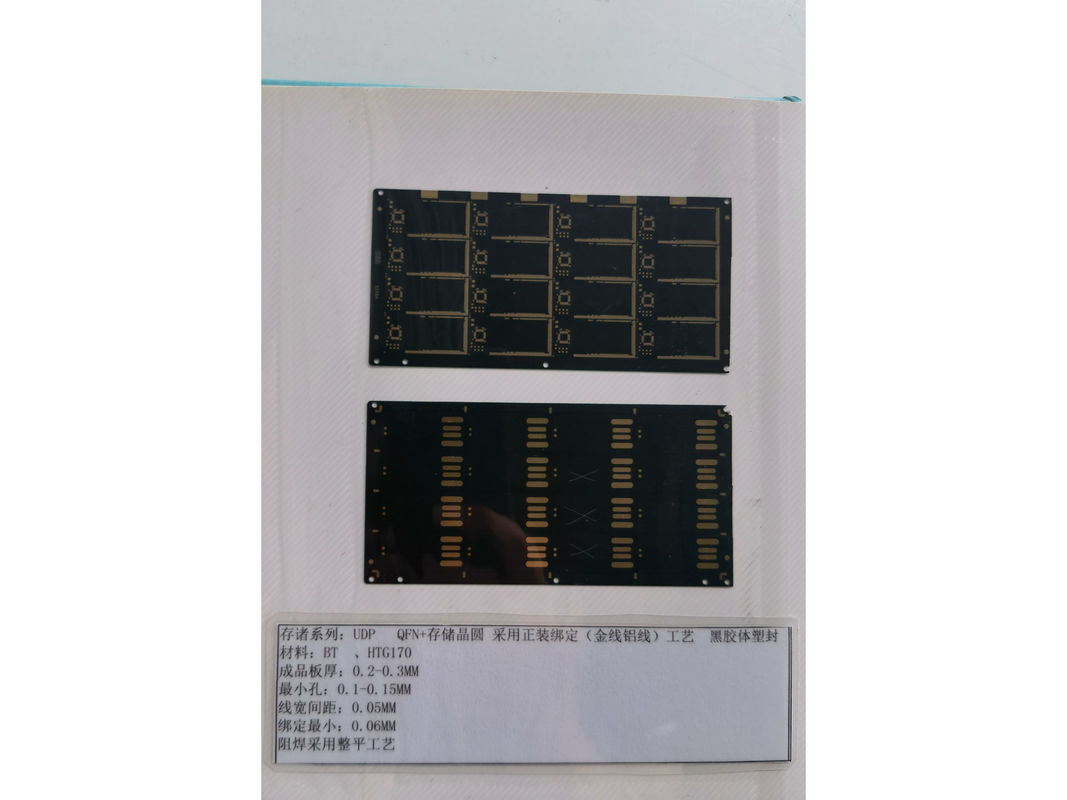

2-katmanlı sert IC Substrate PCB'ler Yeşil Peçey Maske 0.2mm RoHS Uyumlu
IC Substrate PCB'ler, kompakt bir pakette hassasiyeti ve güvenilirliği özelleştiren mikroelektronik mühendisliğin zirvesini temsil eder.Bu basılı devre panelleri, karmaşık bağlantıları ve modern entegre devreler ve gömülü sistemlerin gerektirdiği hızlı sinyal aktarımlarını desteklemek için tasarlanmıştır.Bu substratların kullanımı, tüketici cihazlarından sofistike endüstriyel makinelere kadar elektronik cihazların performans ve minyatürleşmesinde ayrılmaz bir parçasıdır.
Sadece 0,1 mm'lik minimum iz genişliğiyle, bu PCB'ler günümüzün karmaşık devre tasarımlarının ihtiyaç duyduğu yüksek yoğunluklu yönlendirmeyi karşılamak için üretilmiştir.Bu ince iz genişliği, belirli bir alanda daha fazla sayıda elektrik yoluna izin verir., ki bu çağdaş gömülü sistem devrelerinin çok fonksiyonelliği için gereklidir.Elektronik cihazın genel verimliliğini ve hızını artırmak.
2 katmandan oluşan bu IC Substrate PCB'ler işlevsellik ve form faktörüne dengeli bir yaklaşım sunar.İki katmanlı konfigürasyon, ince bir profil korurken temel elektronik bileşenler için bir temel sağlarBu, özellikle, mobil cihazlarda, giyilebilir teknolojide ve diğer kompakt gömülü sistemlerde gibi, alanın bir prim olduğu uygulamalar için avantajlıdır.
Sadece 2 haftalık hızlı bir süre ile,Bu IC Substrate PCB'ler sadece üretim hızındaki ilerlemenin değil aynı zamanda elektronik endüstrisinin hızla artan taleplerini karşılama taahhüdünün de kanıtıdır.Bu hızlı dönüş süresi, proje zaman çizelgeleri korunmasını sağlar, geliştirme döngülerini kısa ve verimli tutar,Özellikle zaman hassas projeler ve hızlı prototip ihtiyaçları için yararlıdır..
Bu PCB'lerdeki en az 0,2 mm'lik delik boyutu, üretimlerinde ayrıntılara verilen titiz dikkatin göstergesidir.karmaşık elektronik montajlarda giderek daha yaygın olanAyrıca daha küçük viasların kullanılmasını sağlar, bu da devreler kartı tasarımının genel kompaktlığına katkıda bulunur.Bu özellik, her milimetrenin önemli olduğu yüksek yoğunluklu gömülü sistem devrelerinde çok önemlidir..
Bu IC Substrate PCB'lerin yüzey finişi, Elektroless Nikel Immersion Gold (ENIG) 'dir. Bu finiş sadece düz ve soldarabilir bir yüzey sağlamaz,Günümüzün yüzey montaj teknolojisi için ideal olan, aynı zamanda uzun ömürlü ve güvenilir bir elektrik bağlantısı sağlayan mükemmel korozyon direnci sunar.Çeşitli çalışma sıcaklıkları altında IC'ler için basılı devreler kartlarının bütünlüğünü korumak için çok önemli olan.
Özetle, IC Substrate PCBs ürünü, yüksek performans ve minyatürleşmeyi talep eden modern elektronik için örnek bir çözümdür.2 katmanlı yapılandırma, hızlandırılmış 2 haftalık ön süresi, 0.2mm Minimum Delik Boyutu ve dayanıklı bir ENIG Yüzey Bitirimi, bu PCB'ler gelişmiş entegre devrelerin ve gömülü sistemlerin ihtiyaçlarını karşılamak için benzersiz bir şekilde uyarlanmıştır.Tüketici elektroniği için, tıbbi cihazlar veya endüstriyel uygulamalar, bu basılı devre kartları IC'ler için çağdaş ve gelecekteki elektronik yeniliklerin omurgası olarak hizmet edecek.
Parametreler | Spesifikasyon |
---|---|
Maksimum çalışma sıcaklığı | 150°C |
En az iz genişliği | 0.1mm |
Malzeme | Seramik |
Minimum İz Arası | 0.1mm |
Bakır Ağırlığı | 1 oz |
Rohs uyumlu | - Evet. |
Kalınlığı | 0.2mm |
Önderi Zamanı | 2 hafta |
Lehim maskesinin rengi | Yeşil |
Altyapı Tipi | Sert |
IC Substrate PCB'leri, en az 0,2 mm'lik bir delik boyutuna sahip titiz tasarımlarıyla çeşitli yüksek yoğunluklu uygulamalar için mükemmel bir şekilde uygundur.Bu substrat devre kartları birçok çip kartı montajlarının omurgasını oluşturur, en küçük bileşenlerin bile hassasiyetle yerleştirilmesini sağlar. 10 mm x 10 mm'lik kompakt boyutu, bu PCB'leri, alanın yüksek olduğu cihazlarda kullanılmak için ideal hale getirir.Ancak yüksek performans pazarlık edilemez..
Elektroless Nickel Immersion Gold (ENIG) sofistike bir yüzey finişine sahip olan bu IC Substrate PCB'ler olağanüstü solderability sunar ve oksidasyona dayanıklıdır.Bu kaliteli yüzey finişi sadece yarı iletken ambalaj levhalarının dayanıklılığını artırmakla kalmaz aynı zamanda güvenilir sinyal iletimini de sağlarENIG bitirici, kartın RoHS (Tehlikeli Maddelerin Sınırlanması) uyumluluğuyla eşleştirildiğinde,En yüksek ürün kalitesi ve güvenliği standartlarını korurken çevresel sorumluluk taahhüdünü gösterir.
IC Substrate PCB gibi işlemci platform PCB'leri, maksimum çalışma sıcaklığı 150 °C olan aşırı koşullara dayanacak şekilde tasarlanmıştır.Bu özellik onları endüstriyel otomasyon gibi zorlu ortamlarda kullanmaya uygun kılar., otomotiv elektroniği ve havacılık uygulamaları, geniş bir sıcaklık aralığında güvenilir bir şekilde çalışmaları gerektiğinde.
IC Substrate PCB'ler ayrıca tüketici elektroniği, tıbbi cihazlar ve iletişim sistemleri alanında da yaygın olarak kullanılır.Güçlü tasarımları, karmaşık akıllı telefonların işlevlerini desteklemelerini sağlar, tabletler ve giyilebilir teknoloji, mikroprosesörlerin ve diğer kritik yarı iletken bileşenlerin işlemlerini yönetmeye yardımcı olurlar.Bu yüksek hassasiyetli tablolar teşhis ekipmanlarının ve taşınabilir tıbbi aletlerin bir parçasıdır.Sürekli performansın ölüm kalım meselesi olabileceği bir yer.
Özetle, IC Substrate PCB'ler modern elektroniklerde çok yönlü ve gerekli bir bileşendir.ve üstün yüzey finişi, onları çok çeşitli uygulamalar için uygun kılar., dahil olmak üzere ancak çip kartları, işlemci platformu PCB'leri ve yarı iletken ambalaj kartları ile sınırlı değildir.Bu PCB'ler en zorlu durumlarda güvenilirliği ve performansı garanti eder..
IC Substrate PCB'lerimiz yüksek hassasiyetli çip kartları montajlarına hitap eden premium ürün özelleştirme hizmetleri sunar.Her altyapının en yüksek endüstri standartlarına uygun olmasını sağlıyoruz.Kişiselleştirme seçeneklerimiz şunları içerir:
Yüzey bitirme: Güvenilir mikroelektronik devre katmanları için gerekli olan üstün solderability ve uzun ömür için Electroless Nickel Immersion Gold (ENIG) yüzey bitirmeyi kullanıyoruz.
Katmanlar: Altyapılarımız karmaşık yonga kartları montajları için istikrarlı bir temel sağlayan 2 katmanlı bir konfigürasyonda mevcuttur.
Rohs Uyumlu: Çevre sorumluluğuna bağlıyız ve IC Substrate PCB'lerimiz, yarı iletken ambalajlama kartlarında tehlikeli maddelerin hariç tutulmasını sağlayan% 100 RoHS uyumludur.
En az iz genişliği ve aralık: En az iz genişliği ve aralık 0.1mm ile ileri hassasiyet sunuyoruz,Yüksek yoğunluklu mikroelektronik devreler katmanları için gerekli karmaşık tasarımları barındıran.
IC Substrate PCB'lerimiz, en yüksek performans ve güvenilirliği sağlamak için kapsamlı teknik destek ve hizmetlerle birlikte gelir.Desteğimiz ürün sorun giderimi gibi geniş bir hizmet yelpazesi içerir., performans optimizasyonu ve teknik rehberlik.
IC Substrate PCB'lerimiz için detaylı teknik belgeleri sunuyoruz.ve bakım prosedürleri ürünlerimizden en iyi şekilde yararlanmanıza yardımcı olmak içinTeknik destek ekibimiz, karşılaşabileceğiniz ürünle ilgili soru veya sorunlarla ilgilenmenize yardımcı olmaya hazırdır.
Reaktif desteğe ek olarak, IC Substrate PCB'lerinizin en iyi şekilde çalışmasını sağlamak için periyodik sağlık kontrolleri ve sistem güncellemeleri gibi proaktif hizmetler sunuyoruz.Ekibinizin teknolojiyi anlamasına ve üründen en iyi şekilde yararlanmasına yardımcı olmak için eğitim hizmetleri de sunuyoruz..
Karmaşık projeler için,IC Substrate PCB'lerin tasarımı ve entegrasyonu konusunda uzmanlaşmış bir mühendis ekibimiz var ve özel ihtiyaçlarınıza göre özel çözümler oluşturmak için sizinle birlikte çalışabiliriz..
Lütfen acil yardım için ürün belgelerimize ve kaynaklarımıza başvurun ve daha fazla yardım için teknik destek ekibimize ulaşmaktan veya bir servis programından çekinmeyin.
