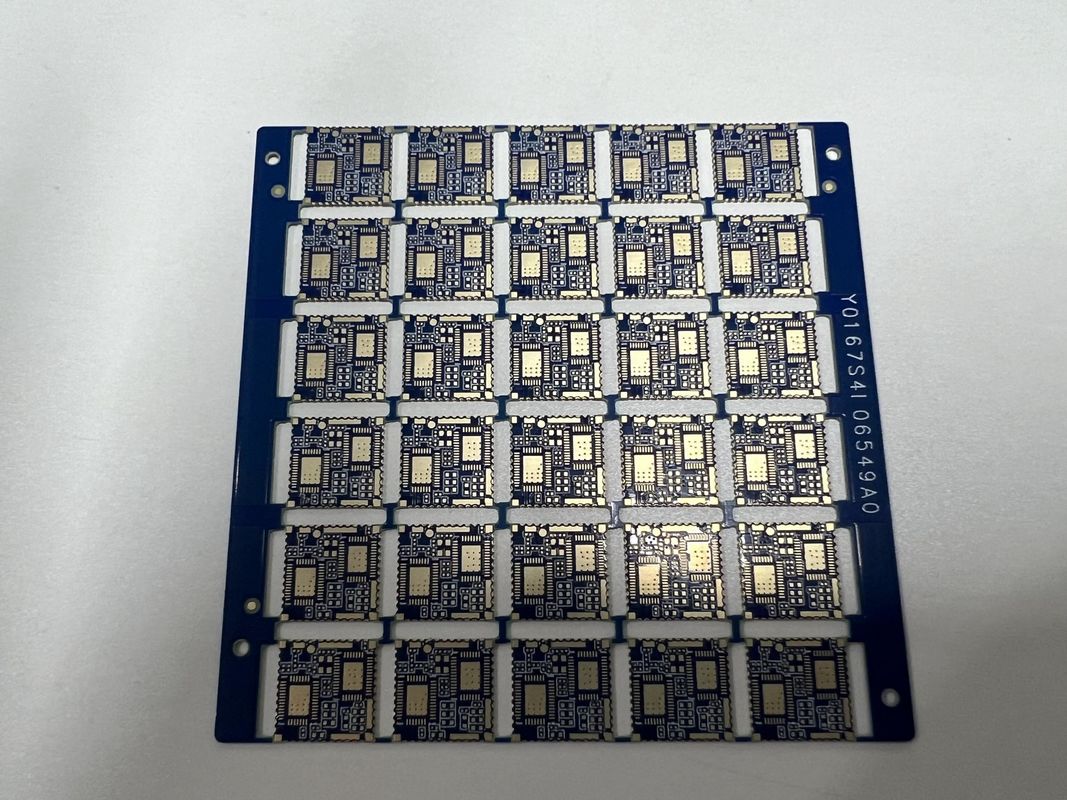

Yüzey Montaj Teknolojisiyle Çok Sınıflı Impedans Çok Katmanlı PCB Tablosu

Ürün Açıklaması:

Çok Katmanlı PCB Kartı, çeşitli uygulamalarda sinyal bütünlüğünü sağlamak için çok sınıflı empedans özelliklerini barındıran, modern elektroniklerin karmaşık ihtiyaçlarını karşılamak üzere tasarlanmış gelişmiş bir çözümdür. Hassas bir şekilde hazırlanmış Çok Katmanlı PCB'lerimiz 4 ila etkileyici 22 katman arasında değişir ve basit cihazlardan gelişmiş havacılık sistemlerine kadar çok çeşitli elektronik cihazları desteklemek için gereken çok yönlülüğü sağlar. Karmaşık katmanlama sistemi, alanın optimizasyonuna ve elektriksel performansın geliştirilmesine olanak tanır ve bu da onu yüksek hızlı devreler için bir temel taşı haline getirir.

Özel gereksinimleri karşılamak üzere ustalıkla tasarlanmış olan Çok Katmanlı PCB'lerimiz, çok sınıflı empedans kontrolünü içerir. Bu özellik, özellikle empedans uyumsuzluklarının sinyal yansımalarına ve sinyal bütünlüğü kaybına yol açabileceği yüksek hızlı tasarımlarda sinyal bütünlüğünü korumak için çok önemlidir. Titiz tasarım sürecimiz, empedans değerlerinin belirtilen toleranslarla doğru şekilde eşleştirilmesini sağlayarak tüm devre kartında güvenilir ve tutarlı bir elektrik performansı sağlar.

12 OZ'luk önemli bir bakır ağırlığına sahip Çok Katmanlı PCB'lerimiz gelişmiş güç dağıtımı, artırılmış mekanik dayanıklılık ve gelişmiş termal yönetim sunar. Daha ağır bakır ağırlığı, daha yüksek akım taşıma kapasitesine izin vererek bu PCB'leri yüksek güçlü uygulamalar için ideal kılar. Ayrıca artan bakır kalınlığı, termal stres nedeniyle devre arızası riskinin azalmasına katkıda bulunarak elektronik bileşenlerinizin daha uzun ömürlü olmasını sağlar.

Çok Katmanlı PCB Kartlarımız, farklı çevre ve montaj gereksinimlerine hitap eden çeşitli yüzey kaplamalarıyla birlikte gelir. Seçenekler arasında Sıcak Hava Lehim Tesviyesi (HASL), Daldırma Altın, Daldırma Kalay, Daldırma Gümüş, Altın Parmak ve Organik Lehimlenebilirlik Koruyucuları (OSP) bulunur. Her kaplama, gelişmiş lehimlenebilirlik, geliştirilmiş aşınma direnci veya uzatılmış raf ömrü gibi benzersiz faydalar sağlar. Müşteriler, uygulamalarının özel ihtiyaçlarını karşılamak için en uygun kaplamayı seçerek ürünlerinin en iyi performansını ve uzun ömürlülüğünü sağlayabilirler.

Nakliye ve depolama sırasında en yüksek düzeyde korumayı sağlamak için Çok Katmanlı PCB'lerimiz sağlam bir karton kutuya yerleştirilmeden önce vakumlu ambalajda kapatılır. Bu paketleme yöntemi yalnızca nem ve kirletici maddelerin levhalara zarar vermesini engellemekle kalmaz, aynı zamanda darbelere ve titreşimlere karşı mükemmel fiziksel koruma da sağlar. Dikkatli paketleme süreci, PCB'lerin varış yerlerine bozulmamış durumda ve üretim sürecinizde hemen kullanıma hazır şekilde ulaşmasını garanti eder.

Özetle, Çok Katmanlı PCB Kartlarımız olağanüstü yapı kalitesi, gelişmiş özellikleri ve çok yönlü uygulamaları nedeniyle sektörde öne çıkıyor. Çok sınıflı empedans kontrolü, çok çeşitli katman seçenekleri, önemli miktarda bakır ağırlığı, çeşitli yüzey kaplamaları ve güvenli paketlemenin birleşimi, bu PCB'leri elektronik ürünlerini geliştirmek isteyen işletmeler için en iyi seçim haline getiriyor. İster tüketici elektroniği, tıbbi cihazlar, otomotiv sistemleri veya hassas ve güvenilir devrelere dayanan başka herhangi bir alanla ilgileniyor olun, Çok Katmanlı PCB'lerimiz teknolojinizi ileriye taşımak için tasarlanmıştır.

Özellikler:

• Ürün adı: Çok Katmanlı PCB Kartı
• Boyut: /
• Özel gereksinimler: Çok Sınıflı Empedans
• Ambalaj: Karton Kutu ile Vakum Paketleme
• Bakır Kalınlığı: 0.5oz-6oz
• Kalınlık: 0,2 mm-6,0 mm
• 12 Katmanlı PCB'ler
• 20 Katmanlı PCB
• Çok Katmanlı Baskılı Pano

Teknik Parametreler:

Uygulamalar:

Çok Katmanlı PCB Kartı, karmaşık ve yoğun devre modellerini destekleme yeteneği ile çağdaş elektronik endüstrisinde önemli bir bileşendir. Bu kartlar, gelişmiş elektronik cihazların karmaşık devre gereksinimlerini karşılamak üzere tasarlanmış, 16 Katmanlı PCB'ler ve 20 Katmanlı PCB'ler dahil olmak üzere çeşitli konfigürasyonlarda gelir. Ürün, PCB'lerin herhangi bir hasar veya kirlenme olmadan teslim edilmesini sağlamak için Karton Kutulu Vakum Paketleme özelliğine sahip kaliteli paketleme güvencesiyle birlikte gelir.

Maksimum panel boyutu 600mm*1200mm olan bu çok katmanlı PCB'ler, tek bir kartta geniş devre gerektiren büyük ölçekli uygulamalar için uygundur. Min. 0,2 mm'lik Delik Boyutu, yüksek yoğunluklu ara bağlantılara izin vererek bu kartları alanın önemli olduğu ve yüksek sinyal bütünlüğünün gerekli olduğu uygulamalar için ideal hale getirir.

Yüzey Montaj Teknolojisi (SMT), bu PCB'lerin ayrılmaz bir parçasıdır ve bu da onları otomatik montaj hatları ve yüksek hızlı üretim süreçleri için uygun kılar. Bu teknoloji, bileşenlerin PCB'lere verimli bir şekilde yerleştirilmesine olanak tanıyarak onları akıllı telefonlar, bilgisayarlar ve tıbbi cihazlar gibi karmaşık elektroniklerin üretiminde temel bir malzeme haline getiriyor.

HASL, Immersion Gold, Immersion Tin, Immersion Silver, Gold Finger ve OSP gibi çok yönlü yüzey işleme seçenekleri yalnızca bileşen montajı için mükemmel yüzey düzlemselliği sağlamakla kalmaz, aynı zamanda PCB'lerin uzun vadeli güvenilirliğini ve performansını da sağlar. Bu yüzey kaplamaları, lehimlenebilirliğin arttırılması, oksidasyonun önlenmesi veya düşük temas direncinin sağlanması gibi çeşitli uygulama gereksinimlerini karşılar.

Bu Çok Katmanlı PCB Kartlarının uygulamaları çok çeşitli senaryoları kapsar. Tüketici elektroniği alanında, 16 Katmanlı PCB'ler genellikle termal yönetim ve alan kısıtlamalarının kritik olduğu yüksek performanslı bilgi işlem cihazlarında ve oyun konsollarında bulunur. Bu arada, 20 Katmanlı PCB'ler genellikle yüksek hızlı veri iletimi için birden fazla sinyal katmanının gerekli olduğu sunucu altyapısında ve telekomünikasyon ekipmanlarında kullanılır. Sıkı güvenilirlik standartlarına sahip tıbbi cihazlar, özellikle kritik görüntüleme ve teşhis ekipmanlarında bu çok katmanlı PCB'lerin hassasiyetinden ve dayanıklılığından yararlanır.

Havacılık ve savunma sektörlerinde performanstan ödün vermeden aşırı koşullara dayanabilen PCB'lere olan talep, bu çok katmanlı kartları mükemmel bir seçim haline getiriyor. 16 ve 20 Katmanlı PCB'lerin sağlam yapısı, gelişmiş yüzey işlemleriyle birleştiğinde, uzay araştırmaları ve savunma operasyonlarının zorluklarına dayanabilmelerini sağlar. Ayrıca endüstriyel uygulamalarda bu PCB'ler, güvenilir ve verimli elektronik bileşenler gerektiren otomatik kontrol sistemleri, güç dönüştürücüler ve karmaşık makineler için vazgeçilmezdir.

Sonuç olarak, Çok Katmanlı PCB Kartı ürünü çok sayıda elektronik uygulama durumu ve senaryosu için çok yönlü ve güvenilir bir çözümdür. Büyük panel boyutu, ince delik hassasiyeti, gelişmiş SMT ve çeşitli yüzey kaplamaları gibi özelliklerle bu PCB'ler, elektronik endüstrisinin gelişen taleplerini desteklemek için iyi bir donanıma sahiptir.

Özelleştirme:

Çok Katmanlı PCB Kartı ürünümüz, karmaşık elektronik cihazların ihtiyaçlarını karşılamak için kapsamlı bir Ürün Özelleştirme Hizmetleri yelpazesi sunar. Yüzey Montaj Teknolojisi (SMT) ile donatılmış olarak, elektronik bileşenlerin kartın yüzeyine yerleştirilmesinin güvenilir ve verimli bir yolunu sağlıyoruz.

Yüzey kalitesi PCB performansının ve uzun ömürlülüğünün çok önemli bir yönüdür. Farklı uygulama ve gereksinimleri karşılamak için HASL, Immersion Gold, Immersion Tin, Immersion Silver, Gold Finger ve OSP gibi çeşitli yüzey kaplamaları sunuyoruz.

Çok Katmanlı Devre Kartlarında, özellikle yüksek hızlı sinyal iletiminde empedans kontrolünün önemini anlıyoruz. Bu nedenle, PCB genelinde sinyal bütünlüğünü sağlamak amacıyla Çoklu Sınıf Empedans gereksinimleri için özel özelleştirme sağlıyoruz.

Büyük ölçekli projeler için Max'i barındırabiliriz. 600mm*1200mm'ye kadar Panel Boyutu. Bu özellik özellikle daha büyük kart boyutlarının gerekli olduğu endüstriyel uygulamalar için faydalıdır.

Çok Katmanlı PCB Kartı özelleştirme hizmetimiz, katman sayısı açısından geniş bir seçenek yelpazesi sunar. 4 ila 32 Katman arasında değişen, 12 Katmanlı PCB'ler ve 14 Katmanlı PCB'ler dahil olmak üzere çeşitli karmaşıklıklara hitap edebiliriz, bu da bizi PCB üretim ihtiyaçlarınız için çok yönlü bir seçim haline getiriyor.

Destek ve Hizmetler:

Çok Katmanlı PCB Kartı, gelişmiş elektronik cihazların zorlu ihtiyaçlarını karşılamak üzere tasarlanmış, yüksek kaliteli, yüksek yoğunluklu bir elektronik bileşendir. Bu ürüne yönelik teknik desteğimiz ve hizmetlerimiz, Çok Katmanlı PCB Kartınızın kullanım ömrü boyunca en iyi şekilde çalışmasını sağlamak için kapsamlı yardım sağlamak üzere tasarlanmıştır.

Ürün Teknik Desteği şunları içerir:

• Çok Katmanlı PCB Kartınızla karşılaşabileceğiniz sorunları tanılamanıza ve çözmenize yardımcı olacak sorun giderme yardımı.
• Ürününüzün ömrünü ve performansını en üst düzeye çıkarmak için kart kullanımı, kurulum ve bakıma ilişkin en iyi uygulamalara ilişkin rehberlik.
• Çok Katmanlı PCB Kartıyla ilgili çok çeşitli konuları kapsayan ayrıntılı belgeler, SSS'ler ve teknik makalelerle dolu bir bilgi tabanına erişim.

Ürün Hizmetleri şunları içerir:

• İşlevselliği geliştirmek, yeni özellikler eklemek ve güvenlik açıklarına karşı koruma sağlamak için düzenli ürün yazılımı ve yazılım güncellemeleri.
• Yatırımınız için daha fazla gönül rahatlığı ve koruma sağlayacak uzatılmış garanti ve servis planları seçenekleri.

Kaliteye olan bağlılığımız, ilk tasarım ve prototip aşamasından tam ölçekli üretime ve ötesine kadar sizi desteklemek için burada olduğumuz anlamına gelir. Çok Katmanlı PCB Kartımızla olan deneyiminizin mükemmelden başka bir şey olmadığını sağlamaya kendimizi adadık.
