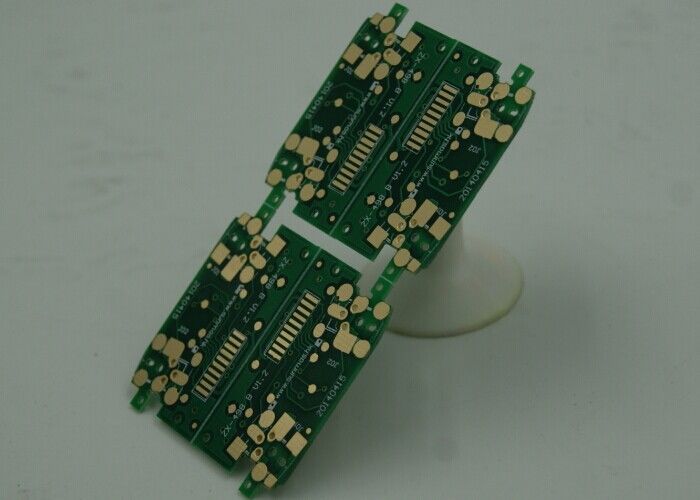

Çifte katmanlı çifte taraflı PCB, 1-6oz bakır ağırlığı ve 0.075mm Min Hole Dia

Ürün Tanımı:

Çift taraflı PCB veya iki katmanlı PCB, is an advanced type of circuit board that has gained significant popularity in the electronics industry due to its versatility and efficiency in connecting various electronic components across its two conductive layersBu ürün, tek taraflı bir PCB'nin sunabileceğinden daha yüksek bir bağlantı yoğunluğu gerektiren karmaşık devreler için özel olarak tasarlanmıştır.İletici boşluğu 3 Mil kadar dar., bu PCB son derece ince izlere izin verir, bu da karmaşık ve minyatür elektronik uygulamaları desteklemesini sağlar.

Bu iki katmanlı PCB'nin kritik özelliklerinden biri, 1 ila 6 ons arasında değişen bakır ağırlık seçenekleridir.Bu yelpazede tasarımcılar mevcut taşıma gereksinimlerine göre uygun bakır kalınlığını seçmek için esneklik sunarDaha ağır bakır ağırlıkları daha iyi akım iletkenliği ve ısı dağılımına katkıda bulunur.Bu PCB'leri yüksek güç ve yüksek sıcaklık operasyonları için uygun hale getirmek.

Aşırı uzunluklu PCB'leri barındırma yeteneğine sahip olan bu çift taraflı kart, geniş boyutları gerektiren uygulamalar için özellikle faydalıdır.5m iki taraflı PCB varyantı, standart boyutların ötesine uzanma yeteneğinin bir kanıtıdır, benzersiz uygulamaları için daha uzun levhalara ihtiyaç duyan endüstriler için çözümler sunmaktadır.Sinyal bütünlüğü ve bağlantı güvenilirliği konusunda hiçbir uzlaşma yoktur..

Bu PCB'nin başka bir dikkat çekici özelliği de, 0.075 mm'lik etkileyici bir minimum delik çapı toleransıdır.Elektronik bileşenlerin minyatürleştirilmesi ve yüksek bir bağlantı yoğunluğuna ulaşmak için gerekliBöyle küçük delikleri delmenin hassasiyeti gelişmiş üretim yeteneklerinin ve sıkı kalite standartlarına bağlılığın göstergesidir.Bu levhaları hassas uygulamalar için çok aranan bir hale getiriyor..

Estetik ve fonksiyonel gereksinimleri karşılayan Çift Taraflı PCB, beyaz, siyah ve sarı da dahil olmak üzere çeşitli ipek ekran renk seçenekleriyle birlikte gelir.İpek ekran tabakası, bileşen etiketleri gibi kartta önemli bilgileri sağlamak için çok önemlidir.Farklı renklerin kullanılabilirliği, lehim maskesinin rengine veya tasarım ekibinin tercihlerine bağlı olarak daha iyi kontrast ve okunabilirliği sağlar.Görünürlük amacıyla veya genel cihazın renk şemasına uymak için, bu seçenekler nihai ürüne bir özelleştirme seviyesi ekler.

İki katmanlı PCB'lerimiz, tüketici elektroniklerinden endüstriyel makinelere kadar geniş bir uygulama yelpazesinin taleplerini karşılamak için tasarlanmıştır.Çeşitli bakır ağırlıkları, ve aşırı uzunluklu ve ekstra uzun çift taraflı PCB'ler üretme yeteneği, bu tabloları son derece uyarlanabilir ve müşterilerimizin çeşitli ihtiyaçlarını karşılayabilmektedir.Katı üretim süreci, her levhanın en yüksek kalite standartlarına uygun olmasını sağlar, hassas delik çapları ve son ürünün hem işlevselliğini hem de estetiğini artıran temiz ipek ekran baskıları ile.Güvenilir ve verimli elektronik tasarımlar için çok önemli bir temel..

Özellikleri:

• Ürün Adı:Çift taraflı PCB
• Yüzey Tedavisi:Daldırma Altını
• Yönetici alanı:3 Milyon
• Anahtar kelime:İki katmanlı PCB
• Çiğ madde:FR-4
• Bakır ağırlığı:1-6 oz
• Ek Özellikler:İki taraflı devre kartı
• Tasarım seçeneği:Ekstra uzun çift taraflı PCB
• İnşaat:Çift katmanlı PCB

Teknik parametreler:

Uygulamalar:

Çifte taraflı PCB, Immersion Gold'un en gelişmiş yüzey tedavisi ile, üstün bir bağlantı ve uzun ömürlülük sağlar.Kullanıldığı her uygulamanın daha iyi performans ve güvenilirlikten yararlanmasını sağlamakBu işlem, sadece sağlam bir iletken yüzey sağlamakla kalmaz, aynı zamanda oksidasyona karşı da korur ve bu nedenle yüksek güvenilirlik gereksinimleri için ideal bir seçimdir.075 mm bu panellerde yüksek yoğunluklu bileşen yerleştirmeBu, bugünün kompakt elektronik cihazlarında kritik önem taşır ve onları hassasiyet ve minyatürleştirme gerektiren karmaşık tasarımlar için mükemmel bir şekilde uygun hale getirir.

FR-4'ü ham madde olarak kullanan Double-Plated PCB, mükemmel termal direnci, mekanik dayanıklılığı ve elektrik yalıtım özellikleri ile bilinir.Bu, iki katmanlı PCB'yi endüstriyel kontrollerden tüketici elektroniklerine kadar dayanıklılık ve istikrarın çok önemli olduğu çok sayıda uygulama için sağlam bir platform haline getirir.Çift katmanlı yapılandırma, karmaşıklık ve maliyet etkinliği arasında mükemmel bir denge sağlar ve tasarımcıların birden fazla kart yığmasına gerek kalmadan karmaşık devreler oluşturmalarını sağlar..

Beyaz, siyah ve sarı ipek ekran renkleriyle mevcut olan bu PCB'ler tasarım estetiklerinde çok yönlülük sunar, montaj ve bakımda gerekli olan net işaretleme ve markalama sağlar.Bu, bileşenlerin ve test noktalarının açıkça belirlenebilmesi nedeniyle sorun giderilmesini ve onarılmasını da kolaylaştırır.

Ekstra uzun çift taraflı pcb varyantı, LED aydınlatma sistemleri, telekomünikasyon ekipmanları,Ve hatta havacılık ve otomotiv endüstrisinin zorlu alanlarına bile.Ek uzunluk, bileşenler ve iz yönlendirmeleri için daha fazla yüzey alanı sağlar, daha karmaşık devreleri veya tek bir kart üzerinde birden fazla fonksiyonun entegrasyonunu sağlar.

Özetle, Immersion Gold yüzey tedavisi ile çift taraflı PCB, minimum delik çapı 0,075 mm, FR-4 malzemesi ve birden fazla ipek ekran renginde mevcut,Çok çeşitli senaryolarda uygulanabilen çok yönlü bir üründür.Tüketici elektroniklerinden endüstriyel makinelere, ve kompakt el cihazlarından büyük ölçekli sistem kurulumlarına kadar, çift kaplı,iki katmanlı yapı çeşitli endüstrilerin taleplerini karşılar, elektronik bileşen montajı için güvenilir ve uygun maliyetli bir çözüm sağlıyor.

Özellik:

Kendi ayarlarını yap.Çift taraflı PCBÖzel gereksinimlerinize uygun olarak çeşitli renklerden seçim yapın.Yeşil, Mavi ve Sarıprojenizi ayırt etmek ve öne çıkmasını sağlamak için.İki taraflı devre kartıbir ile hassas işlenebilirEn az delik çapı (Min Hole Dia) 0,075 mm, karmaşık tasarımlara ve yüksek yoğunluklu bağlantılara izin veriyor.

Dayanıklılığını ve iletkenliğini artırınÇift katlı PCBileBakır Ağırlık seçenekleri 1 ila 6 ons arasında değişirHer tahta yüksek kaliteli malzemelerden yapılmıştır.FR-4 Ham maddeElektronik cihazlarınız için sağlam ve güvenilir bir temel sağlar.

HerÇift katmanlı PCBÜrettiklerimiz% 100 Elektrik testi (E testi)Mükemmellik konusundaki taahhüdümüz, en yüksek kalite ve güvenilirlik standartlarını karşılayan bir ürün aldığınız anlamına gelir.

Destek ve Hizmetler:

Çift taraflı PCB ürünümüz, ürün yaşam döngüsü boyunca başarınızı sağlamak için tasarlanmış kapsamlı teknik destek ve hizmetlerle birlikte gelir.Desteğimiz, PCB düzeninizi üretilebilirlik ve performans için optimize etmeye yardımcı olmak için tasarım rehberliği ile başlarAyrıca, uygulamanızın dayanıklılık, iletkenlik ve termal yönetim gereksinimlerine uygun malzeme seçim tavsiyesi de sunuyoruz.

Tasarımınız tamamlandıktan sonra, konseptinizi test ve doğrulama için somut bir ürüne dönüştürmek için prototip hizmetleri sunarız.Hızlı prototipleme sürecimiz, herhangi bir tasarım sorununun anında tespit edilmesini ve çözülmesini sağlar, piyasaya sürme süresini en aza indirir.

Üretim aşamasında, ekibimiz çift taraflı PCB'lerinizin tüm endüstri standartlarına ve özel gereksinimlerinize uygun olmasını sağlamak için birden fazla kalite kontrolü yapar.İşlevselliği ve güvenilirliğini sağlamak için elektrik testleri yapıyoruz, ayrıca tüm fiziksel boyutların ve özelliklerin doğru olduğunu doğrulamak için görsel denetimler.

Teslimat sonrası, PCB'lerimizin nihai ürününüze entegre edilmesi sırasında ortaya çıkabilecek herhangi bir soru veya kaygı konusunda yardımcı olmak için teknik destek ekibimiz mevcuttur.Lehimleme teknikleri hakkında rehberlik sağlayabiliriz., bileşen yerleştirme ve en iyi performansı sağlamak için termal yönetim uygulamaları.

İki taraflı PCB'lerimizle ilgili bir sorunla karşılaşmanız muhtemel olmayan bir durumda, sorunu hızlı bir şekilde teşhis etmek ve çözmek için sorun giderme desteği sunuyoruz.Hedefimiz duraklama sürelerini en aza indirmek ve projenizi en kısa sürede yola getirmek..

Sürekli başarınızı sağlamak için, bilgi tabanımızı en son PCB teknolojileri ve endüstri en iyi uygulamaları ile sürekli güncelliyoruz.Teknik belgeler dahil, başvuru notları ve tasarım ipuçları, sizi bilgilendirmek ve eğriyi geçmek için.
