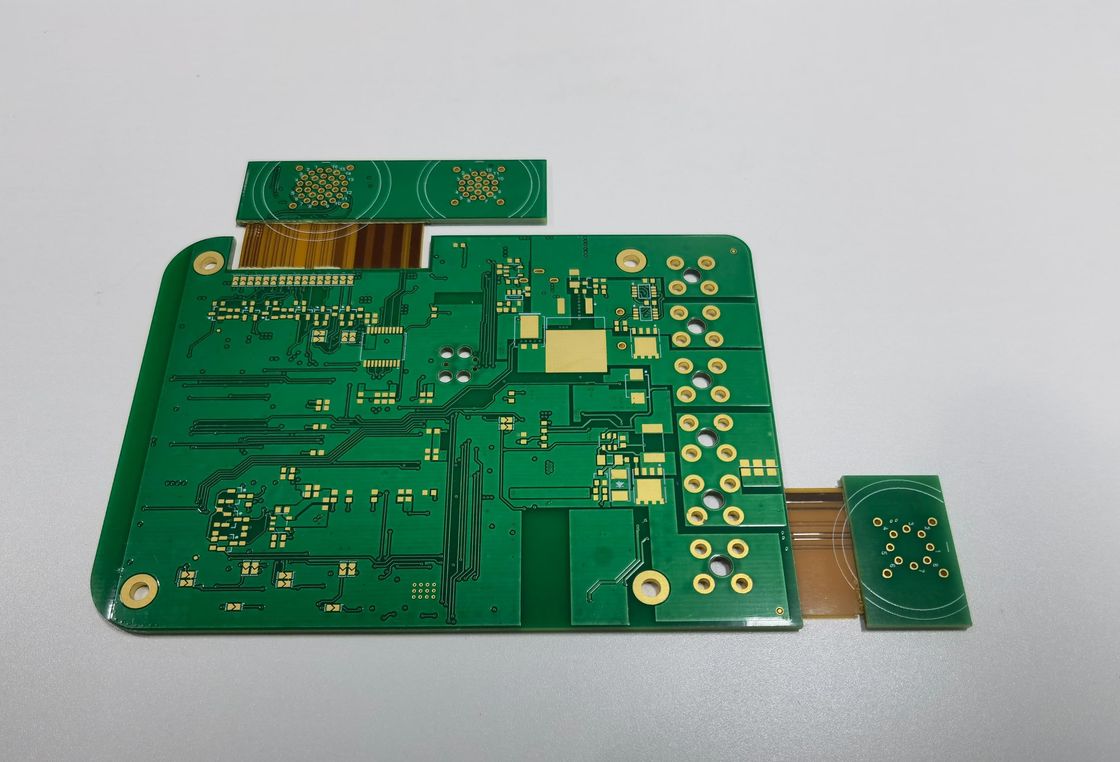

Elektronik ürünler için katlanabilir sert esnek devre panelleri montajı

Ürün Tanımı:

Sert Flex PCB, elektronik alanında modern mühendisliğin zirvesi.Geleneksel sert basılı devre kartlarının dayanıklılığını esnek devre teknolojisinin çok yönlülüğü ile sorunsuz bir şekilde bütünleştirir.Bu hibrit çözüm, yüksek hassasiyetli uygulamaların zorlu standartlarını karşılamak için titizlikle tasarlanmıştır.sofistike tıbbi cihazlardan dayanıklı havacılık bileşenlerine ve son teknoloji tüketici elektroniklerine kadar çeşitli ürünlerde güvenilirlik ve performans sağlamak.

Sert Esnek Basılı Devre Tablosumuz, etkileyici bir bükme yarıçap aralığı 0.5-10mm ile övünür.Bu özellik, PCB'nin elektrik bağlantılarının bütünlüğünü tehlikeye atmadan bükülmesini veya katlanmasını sağlar, tasarım ve işlevsellik açısından eşsiz bir esneklik sağlar. Ayrıca tabloyu geleneksel olmayan ve kompakt alanlara sığdırarak ürün tasarımında inovasyon olanaklarını genişletir.

Dört katmanlı sert esnek PCB olarak inşa edilen ürünümüz, ince bir profilini korurken karmaşık devreler için bol yer sağlar.Her katman elektrik performansını optimize etmek ve çapraz konuşmayı en aza indirmek için titizlikle düzenlenmiştir, sinyallerin en yüksek netlik ve verimlilik ile iletilmesini sağlar.Tasarımcılar çok işlevli ve karmaşık elektronik cihazlar için gerekli karmaşık devreler tasarlama özgürlüğüne sahiptir.

Yerel yüksek yoğunluklu sanforizasyon süreci mükemmelliğe olan bağlılığımızın bir kanıtıdır.katlanmanın ve bükülmenin mekanik gerginliklerine dayanmasına izin verirKullanılan geri matkap teknolojisi, istenmeyen yansımalara ve sinyal kalitesinin kaybına neden olabilecek viaslardaki geri kalan tümlükleri kaldırarak sinyal bütünlüğünü daha da geliştirir.Üretim sürecinde ayrıntılara böyle bir dikkat, hem dayanıklı hem de yüksek performanslı sert esnek PCB'ler sunma konusundaki bağlılığımızı vurgular..

Katlanabilir sert devre kartımızın yaratılmasında hassasiyet çok önemlidir ve bu, en az 0.1 mm'lik iz/aralık özelliklerinde yansıtılır.Böyle ince çizgi teknolojisi, birim alan başına daha fazla iz sağlıyor.Elektronik bileşenlerin boyutları küçülmeye devam ederken, esnek-yağlanabilir PCB'lerimiz birlikte gelişiyor.Hem yer tasarrufu hem de güçlü çözümler sunmak.

En yüksek kaliteyi ve uzun ömürlülüğü sağlamak için, katı esnek PCB'lerimiz ENIG (Elektroless Nickel Immersion Gold),OSP (organik solderability koruyucular), Immersion Gold, Immersion Tin ve Immersion Silver. Her bir işlem, solderability'i artırmak ve bakır izlerini oksidasyondan korumak için dikkatlice seçilir.ince tonluklu bileşenler için ideal olan düz bir yüzey sağlar, OSP ise kısa süreli bir bitirme arayanlar için uygun maliyetli bir seçenek olarak hizmet eder.ve Immersion Tin ve Silver kendi benzersiz avantajlarıyla güvenilir alternatifler sunar..

Sert ve esnek PCB'lerimiz yüksek performans ve güvenilirlik isteyen endüstrilerin çeşitli ihtiyaçlarını karşılamak için tasarlanmıştır.Sanforizasyon ve arka sondaj teknikleriBu esnek ve bükülebilir PCB teknolojik ilerlemenin bir kanıtıdır.veya havacılık ve otomotiv uygulamaları, our Foldable Rigid Circuit Board is the solution that engineers and designers have been searching for – a product that bridges the gap between the mechanical flexibility of flex circuits and the electrical capabilities of rigid boards.

Özellikleri:

• Ürün Adı: Sert Flex PCB
• Malzeme: FR4, Polyimide, PET
• Ürün Türü: PCB Montajı
• Bileşenler: SMD, BGA, DIP, vb.
• PCB katmanı: 1-28 katman
• Delik pozisyon sapması: ±0,05 mm
• Ayrıca: Eğilebilir Sert Baskılı Kablolama Tablosu
• Ayrıca: Sert Esnek Basılı Devre Tablosu olarak da bilinir
• Ayrıca: Katlanabilir Sert Devre Tablosu olarak da bilinir

Teknik parametreler:

Uygulamalar:

Elektronik endüstrisinde dikkat çekici bir yenilik olan sert esnek PCB ürünü, modern elektronik uygulamalarda gerekli olan benzersiz bir sertlik ve esneklik kombinasyonunu sunar.Bu bükülebilir basılı devre kartı 1 ila 8 kez bükülmek için tasarlanmıştır, alanın yüksek olduğu ve karmaşık geometrilerin gerekli olduğu çeşitli uygulamalar için ideal bir çözüm haline getirir.

ENIG, OSP, Immersion Gold, Tin ve Silver gibi yüzey tedavileriyle, Sert Flex PCB mükemmel yüzey düzlüğü ve güvenilir kaynaklılığı sağlar.güçlü mekanik bağlar ve elektrik bağlantıları elde etmek için kritik olanHASL LF'nin yüzey finişi (Sıcak Hava Solder Niveleme Kurşunsuz), tıbbi, havacılık,ve tüketici elektroniği, kurşunsuz uygulamaların zorunlu olduğu durumlarda.

PCB Montajı olan ürün türü, bu sert Flex PCB'nin sadece çıplak bir levha değil, sert ve esnek parçaları tek bir parçaya entegre eden tam bir montaj çözümü olduğunu gösterir.yönlendirilmiş birimBu özgün tasarım özelliği, katı ve esnek bölgeler arasında kesintisiz bir geçiş sağlıyor.hem istikrar hem de uyarlanabilirlik gerektiren dinamik uygulamalar için olağanüstü bir seçim yapar.

Bu sert esnek basılı kablolama tahtasının en önemli teknik özelliklerinden biri, en az 0.1mm'lik bir iz / boşluğa sahip olma yeteneğidir.Bu dar yol ve alan daha yüksek yoğunluklu devrelere olanak tanır., performans konusunda uzlaşmadan minyatürleşmeyi gerektiren sofistike elektronik cihazlar için kritik bir özelliktir.

Bu Eğilebilir Sabit Baskılı Kablolama Tahtası için uygulama fırsatları ve senaryoları çok geniştir.Kullanıcının hareketlerine rahatça entegre olurAskeri ve havacılık uygulamalarında, katı bölümlerin dayanıklılığı ve güvenilirliği sert ortamların taleplerine dayanabilir.Esnek bölümler yoğun bileşen ambalajı ve dar alanlara sığması gereken karmaşık kablolama ihtiyacı karşılayabilir..

Tıbbi cihazlar, özellikle hareketliliği gerektiren veya sık hareketlere maruz kalan cihazlar,Elektronik devrelerin bütünlüğünü tehlikeye atmadan Rigid Flex PCB'nin bükme ve bükme yeteneğinden yararlanınKameralar, akıllı telefonlar,ve gelişmiş sensörler de bu panellerin yüksek hızlı sinyal bütünlüğünü koruma yeteneğini kullanırken bükülürken veya ince ve kompakt tasarımların kısıtlamaları içinde katlanırken.

Sonuç olarak, sert Flex PCB ürünü, geleneksel sert levhaların yetersiz olduğu çok sayıda senaryoya hitap eden çok yönlü bir çözümdür.Gelişmiş tedavi seçenekleri ve ince iz aralıkları ile birleştirilmiş, elektronik ürün tasarımının sürekli gelişen manzarasında vazgeçilmez bir bileşen haline getirir.

Özellik:

Sert Flex PCB ürünümüz, tam tasarım gereksinimlerinizi karşılamak için kapsamlı ürün özelleştirme hizmetleri sunar.Esnek Sert Devre Kurulu yapımız karmaşık tasarımları ve yüksek yoğunluklu uygulamaları karşılayabilir.Üretim sürecimizde hassasiyet çok önemlidir ve delik pozisyon sapması sadece ±0.05mm'dir. Bu da Flex-Rigid Printed Circuit Board bağlantılarınızın bütünlüğünü korur.

Yüzey finişi, güvenilir lehimleme ve uzun ömürlü performans için çok önemlidir, bu nedenle esnek ve bükülebilir PCB'lerimiz için HASL LF (Kötülükten Arınmış Sıcak Hava Lehimleme Düzeltme) sunuyoruz.Bu çevre dostu seçenek mükemmel bir yüzey düzlüğü sağlar ve ince tonlu bileşenler için idealdir.

PCB'nizi kesin özelliklere göre şekillendirmek için, profilleme delme seçeneklerimiz arasında Routing, V-CUT ve Beveling bulunur.Bu teknikler temiz kenarları ve kolay montaj ve kurulum için hassas boyutları sağlamak için Flex-Sıkı Basılı Devre Tablosu.

Uzayın çok az olduğu yüksek performanslı uygulamalar için, sert esnek PCB'lerimiz en az 0.1mm'lik bir iz/uzayla özelleştirilebilir.Birim alan başına daha fazla devreye izin vermek ve elektroniklerde minyatürleşme eğilimini desteklemek.

Destek ve Hizmetler:

Sert Flex PCB, hem sert tabloların hem de esnek devrelerin en iyisini bir devreye entegre eder.Ürünün teknik desteği ve hizmetleri, tasarım ve düzenleme konusunda yardım içerir.Ekibimiz, Rigid Flex teknolojisini özel uygulamanız için en iyi şekilde nasıl kullanacağınız konusunda rehberlik sağlar.Güvenilirliği sağlamakAyrıca üretim sürecinde veya hizmet sırasında ortaya çıkabilecek herhangi bir sorun için sorun giderme desteği sunuyoruz.Elektrikli testler dahilHizmetlerimiz, piyasaya sürülme süresini azaltmanıza ve elektronik montajlarınızın genel verimliliğini artırmanıza yardımcı olmayı amaçlamaktadır.
