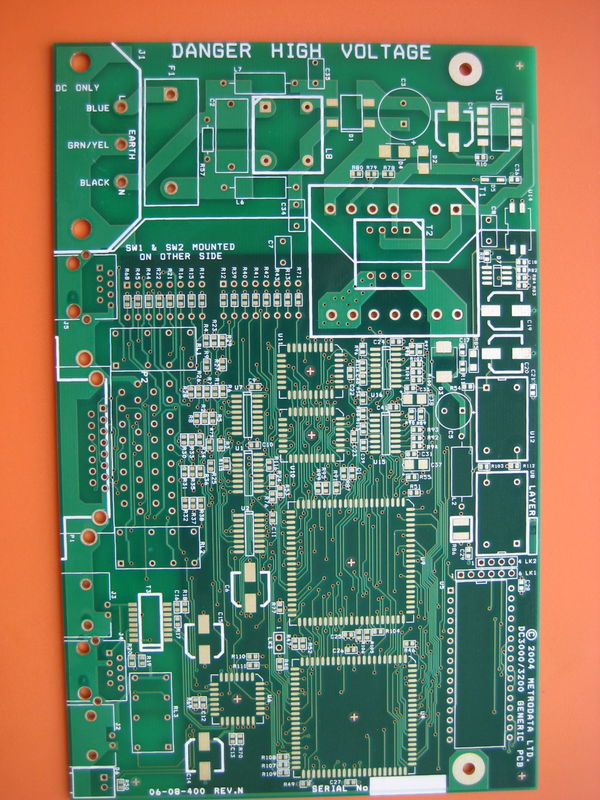

Kurşunsuz ROHS Hızlı Dönüş PCB Prototipi 5 Gün Dönüş 4 - Katman Örnekleri

Kurşunsuz ROHS Hızlı Dönüm Prototipi PCB 5 Gün Dönüm 4 - Katman Örnekleri

Ürün Tanımı:

Çok Katmanlı PCB Board, yüksek performans, güvenilirlik ve hassasiyet isteyen çeşitli uygulamalar için tasarlanmış gelişmiş ve sofistike bir üründür.,Bu ürün, en karmaşık ve yoğun tasarımları karşılayabilir ve en karmaşık elektronik cihazların bile ihtiyaçlarını karşılayabilir.Bu çok katmanlı baskı kartı, tek veya çift katmanlı PCB'lerin karşılaştıramayacağı çok yönlülük ve işlevsellik sunar.

Çok Katmanlı PCB Tablosunun en etkileyici özelliklerinden biri, maksimum panel boyutudur, 600mm x 1200mm'ye kadar ulaşır.Bu büyük boyut yeteneği, devrenin kalitesini veya bütünlüğünü tehlikeye atmadan daha büyük devre tasarımlarının barındırılmasını sağlarBu özellik, tasarımcılara sınırlamalar olmadan yaratma özgürlüğü sağladığı için geniş devre gerektiren ve boyut kısıtlı olan uygulamalar için özellikle faydalıdır.

Çok Katmanlı PCB Tablosunun her katmanı hassas ve dikkatli bir şekilde yapılmıştır.Elektronik cihazın karmaşıklığına ve gereksinimlerine bağlı olarak10 Katmanlı PCB yapılandırması, orta derecede karmaşık cihazlar için popüler bir seçimdir, tahta kalınlığı, yönlendirme alanı ve elektrik performansı arasında optimum bir denge sağlar.Daha gelişmiş uygulamalar için, 16 Katmanlı PCB yapılandırması, yüksek hızlı veya yüksek frekanslı tasarımlar için gerekli olan daha fazla yönlendirme yoğunluğu ve daha iyi sinyal bütünlüğü sunar.

Bu çok katmanlı levhaların yapımında kullanılan malzeme, RO4003C ve Tg170 FR-4 epoksi camının bir kombinasyonudur.Bu hibrit malzeme seçimi, levhaların sadece dayanıklı değil, aynı zamanda mükemmel termal istikrar ve elektrik yalıtım özelliklerine sahip olmasını sağlarRO4003C malzemesi düşük dielektrik kaybı ile bilinir, bu da onu yüksek frekanslı uygulamalar için idealdir.Tg170 FR-4 yüksek sıcaklıklarda işlemek ve lehimlenmenin termal streslerine dayanmak için gereken yapısal bütünlüğü ve ısı dayanıklılığını sağlarken.

Boyut söz konusu olduğunda, Çok Katmanlı PCB Kartı, müşterinin uygulamasının özel ihtiyaçlarına uygun olarak uyarlanabilir.Önceden tanımlanmış bir boyutun olmaması, nihai ürünün gerekli boyutlarına mükemmel bir şekilde uyan paneller oluşturmak için gerekli olan bir özelleştirme seviyesine izin verirTasarım, kompakt, alan tasarrufu çözümünü ister büyük, karmaşık bir düzen isterse de, çok katmanlı PCB kartı kesin özelliklere göre üretilebilir.

Bu tür çok katmanlı baskı levhalarının kullanımı modern elektronikte giderek daha kritik hale geliyor.Bu levhalar tasarımda daha fazla esneklik sağlar, daha karmaşık bağlantılara ve daha sıkı bir alana daha fazla bileşen yerleştirme yeteneğine izin verir.EMI korumasının iyileştirilmesi ve sinyal bütünlüğü gibi, onları hassas veya yüksek hızlı elektronik uygulamalar için mükemmel bir seçim haline getirir.

Genel olarak çok katmanlı PCB kartı, PCB tasarımının ve üretiminin zirvesini temsil eden bir üründür.Yüksek kaliteli malzemeler, ve özelleştirilebilir boyutlar, geniş bir uygulama yelpazesi için ideal bir seçim haline getirir. 10 Katmanlı PCB'ler veya daha karmaşık 16 Katmanlı PCB'ler gerektiren bir cihaz tasarlıyorsanız,Bu ürün olağanüstü performans ve güvenilirliği ile beklentilerinizi kesinlikle aşacaktır..

Özellikleri:

• Ürün Adı: Çok katmanlı PCB kartı
• Bakır kalınlığı: 0.5 oz-6 oz
• Min. Delik Boyutu: 0.2mm
• Boyut: 18 Katmanlı PCB'ler ve 12 Katmanlı PCB'ler için özelleştirilebilir
• Bakır ağırlığı: 12oz
• Yüzey bitirme seçenekleri:
  • HASL (Sıcak Hava Levhesi Düzleştirme)
  • Daldırma Altını
  • Daldırma Tini
  • Daldırma Gümüş
  • Altın Parmak
  • OSP (organik solderability koruyucular)
• Karmaşık devreler için tasarlanmış, çok katmanlı PWB uygulamaları için uygundur

Teknik parametreler:

Uygulamalar:

Çok katmanlı basılı devre kartları olarak da bilinen 14 katmanlı PCB'ler, kompakt alanlarda sofistike elektronik devreleri kolaylaştıran teknolojik bir harikadır.Bu levhalar etkileyici kalınlık aralığı ile karakterize edilir 0.2mm-6.0mm, çeşitli ürün talepleri için hizmet,Çok ince cihazlardan, yapısal bütünlük için daha kalın levhalar veya karmaşık devreler için ek katmanlar gerektiren daha sağlam uygulamalara.

Çok katmanlı PCB kartının önemli özelliklerinden biri yüzey bitirme seçenekleridir.Bu PCB'ler mükemmel solderability sunar., korozyon direnci ve yüksek yoğunluklu tasarımlarda güvenilir bağlantılar sağlayan ince tonlama bileşenleri için uygundur.Bu yüzey işlemleri ayrıca levhaların raf ömrünü uzatır ve sert ortamlarda performanslarını artırır.

Bu çok katmanlı basılı devrelerde kullanılan cam epoksi, yani RO4003C + Tg170 FR-4, dayanıklılık ve güvenilirliklerinin bir kanıtıdır.Yüksek cam geçiş sıcaklığı (Tg), levhaların deformasyon veya performans bozulması olmadan daha yüksek sıcaklıklara dayanabileceği anlamına gelir., bu nedenle, güç kaynakları veya otomotiv elektroniği gibi önemli termal yükleri olan uygulamalar için idealdir.

Bu levhaların bir diğer kritik özelliği, yüzey montaj teknolojisinin (SMT) benimsenmesidir.Otomatik montaj ve daha küçük bileşen boyutlarına izin verenBu teknoloji, modern elektronik için gereklidir, çünkü yer çok az ve yüksek bileşen yoğunluğu gereklidir.

Bu PCB'lerin hassasiyeti, ince tonluklu bileşenlerin ve yüksek yoğunluklu bağlantıların entegrasyonuna izin veren 0.2 mm'lik minimum delik boyutuyla daha da vurgulanmaktadır.Bu yetenek telekomünikasyon ekipmanları gibi uygulamalar için çok önemlidir., tıbbi cihazlar ve havacılık teknolojisi, burada hassasiyet ve minyatürleştirme çok önemlidir.

Çok katmanlı basılı devreler için uygulama fırsatları çok geniştir, tüketici elektroniklerinden, kompakt ve verimli cihazlara olan talebin sürekli büyüdüğü,Güçlü ve güvenilir bileşenler gerektiren endüstri ve otomotiv sektörlerineYüksek hızlı bilgi işlem ve sunucuların alanında da yaygındırlar, yüksek hızlı veri işleme ihtiyaç duyulan karmaşık devreleri barındırmak için birden fazla katmanın gerekli olduğu yerler.

Sonuç olarak, çok katmanlı PCB kartı günümüz elektronik endüstrisinde çok yönlü ve vazgeçilmez bir bileşendir.SMT'nin dahil edilmesi, ve ince delik hassasiyeti, en yüksek performans ve güvenilirlik standartlarını gerektiren geniş bir uygulama yelpazesi için uygundur.

Özellik:

Multilayer PCB Board özelleştirme hizmetlerimiz, geniş bir gereksinim yelpazesine hizmet ederek, özelliklerinizin hassasiyet ve kalite ile karşılandığını garanti eder.PCB ihtiyaçlarınızın tüm yönlerini ele almak için tek duraklı OEM hizmeti yaklaşımı sunuyoruz.

0.2 mm kadar küçük bir delik boyutu elde edebiliyoruz, karmaşık ve yüksek yoğunluklu tasarımlar için gerekli hassasiyeti sağlıyor.elektrik gereksinimlerinize ve dayanıklılık ihtiyaçlarınıza uygun ideal ağırlığı seçebilirsiniz.

Tahta kalınlığı da özelleştirilebilir, ince 0.2mm'den sağlam 6.0mm'ye kadar değişir, çeşitli uygulamaları karşılar ve tahtanızın ürününüzün içine mükemmel bir şekilde uyum sağladığını sağlar.PCB'lerimiz için katman sayısı 4 katmandan 22 katmana kadar uyarlanabilir., basit devrelerden çok karmaşık sistemlere kadar her şeyi destekliyor.

Uzmanlıklarımız arasında, gelişmiş elektronik uygulamalar için mükemmel bir performans ve boyut dengesi sağlayan 14 Katman PCB ve 18 Katman PCB vardır.İster 14 Katmanlı PCB'ler ister daha karmaşık 18 Katmanlı PCB'ler arıyorsanız, hizmetlerimiz en zorlu çok katmanlı PCB gereksinimlerinizi karşılamaya yöneliktir.

Destek ve Hizmetler:

Multilayer PCB Board'umuz, memnuniyetinizi ve ürününüzün en iyi performansını sağlamak için kapsamlı teknik destek ve hizmetlerle desteklenmektedir.Uzman ekibimiz, tasarımla ilgili herhangi bir teknik sorunuza yardımcı olmaya hazır., PCB'nin özellikleri ve işlevselliği.

Desteğimiz, çok katmanlı PCB kartınızın kurulumu veya işletilmesi sırasında karşılaşabileceğiniz herhangi bir sorunun giderilmesine uzanır.En yüksek verimlilik ve güvenilirlik için PCB'lerimizi sisteminize en iyi şekilde nasıl entegre edeceğiniz konusunda ayrıntılı bir rehberlik sunuyoruz..

PCB'nizin uzun ömürlülüğünü ve dayanıklılığını sağlamak için, yardımcı bakım ipuçları ve bakım için en iyi uygulamaları sağlıyoruz.Hizmetlerimiz aynı zamanda en son firmware güncellemeleri ve Multilayer PCB Board yeteneklerini artırmak için yükseltmeler hakkında tavsiyeler içerir.

Daha karmaşık veya projeye özel destek ihtiyaçları için, ekibimiz sizinle özel gereksinimlerinize uygun özel çözümler bulmak için işbirliği yapmaya hazırdır.İşlemlerinizi sorunsuz bir şekilde yürütmek için duyarlı ve proaktif destek sunmaya çalışıyoruz..

Lütfen, kapsamlı bir destek sunmayı amaçlarken, hizmetlerimizin, garanti koşullarının dışında hasarlı bileşenlerin fiziksel onarımını veya değiştirilmesini içermediğini unutmayın.Tüm kullanıcıları, kapsama ve dışlamalar hakkında ayrıntılı bilgi için çok katmanlı PCB kart satın alma eşlik eden garanti ve servis politikalarını incelemelerini öneririz..
