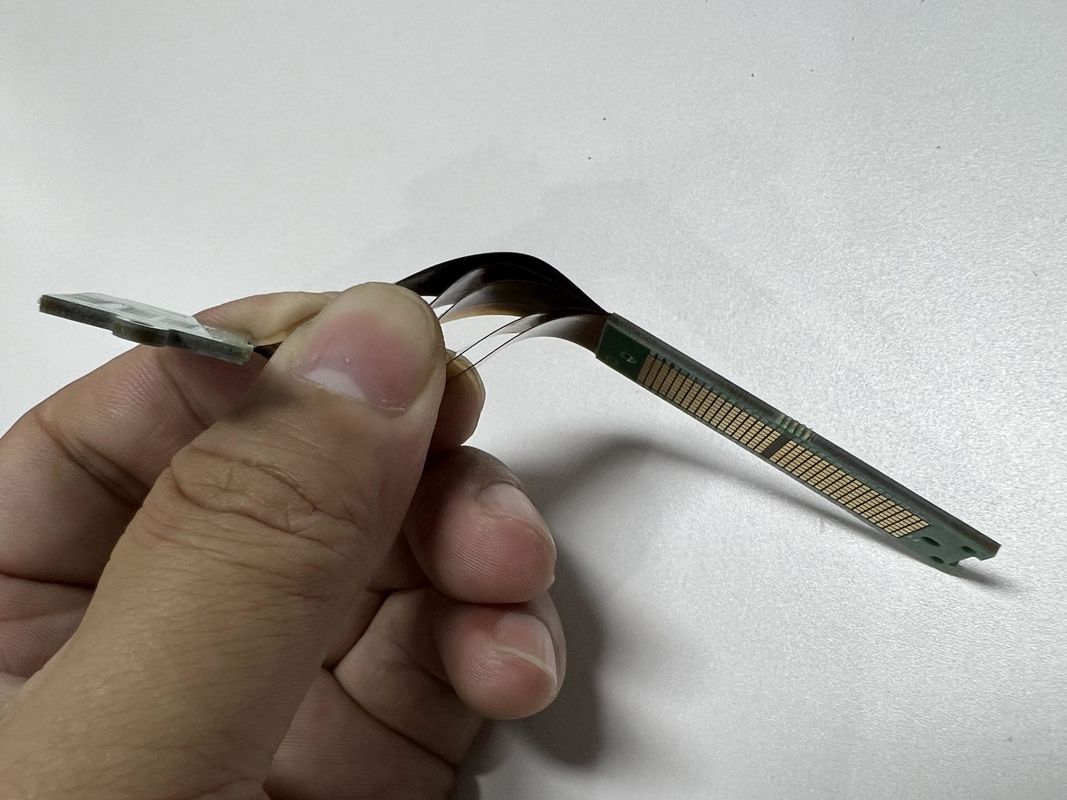

10 Katmanlı Esnek Sert PCB Montajı V CUT Routing Immersion Gold Treatment

Ürün Açıklaması:

Rijit Flex PCB, rijit ve esnek devre teknolojilerinin dikkate değer bir birleşimini temsil ederek karmaşık elektronik uygulamalar için benzersiz bir çözüm sunar. Bu hibrit yapı, rijit baskılı devre kartlarının (PCB'ler) ve esnek devrelerin en iyi özelliklerini entegre ederek olağanüstü güvenilirlik ve dayanıklılık sağlayan bir ürünle sonuçlanır. Rijit Flex PCB, geleneksel bir PCB'nin hassasiyetini ve sağlamlığını korurken dinamik bükülme taleplerine dayanabilen Bükülebilir Rijit Baskılı Kablo Kartına ihtiyaç duyduğunuzda ideal bir seçimdir.

1 ila 28 katmanlık çok yönlü bir yelpazeye sahip olan bu PCB'ler, tıbbi cihazlar, havacılık ve uzay ve tüketici elektroniği dahil olmak üzere çeşitli endüstrilerin karmaşık ve çok yönlü ihtiyaçlarını karşılamada ustadır. Rijit Flex PCB'nin katmanlama çok yönlülüğü, alan ve ağırlığın kritik faktörler olduğu yüksek yoğunluklu uygulamalara olanak tanır. Flex Rigid PCB teknolojisinin sunduğu tasarım özgürlüğü, karmaşık geometrilere ve daha yaratıcı düzenlere olanak tanıyarak mühendislerin geleneksel rijit kartların mekansal kısıtlamalarının üstesinden gelmesini sağlar.

Yüzeye Monte Cihazlar (SMD'ler), Bilyalı Izgara Dizileri (BGA'lar) ve Çift Sıralı Paketler (DIP'ler) dahil olmak üzere çok çeşitli bileşenlerle uyumludur. Bu uyumluluk, bu kartların çok sayıda modern elektronik montajda kullanılabileceğini ve hem yüksek hızlı dijital uygulamaları hem de sağlam analog sistemleri desteklediğini garanti eder. Bileşen barındırma çeşitliliği, hızlı dijital işlem ve kararlı analog ölçümlerin bir karışımını gerektiren karmaşık tasarımlar için Esnek-Bükülebilir PCB'leri mükemmel bir seçim haline getirir.

Rijit Flex PCB'nin kritik bir yönü, 0,5 ila 10 mm arasında değişen kontrollü bir bükülme yarıçapını koruma yeteneğidir. Bu özellik, kullanım sırasında esnek bölümlerin uzun ömürlü ve güvenilirliğini sağlamak için esastır. Bükülme yarıçapının bütünlüğünü koruyarak, Rijit Flex PCB, performansından ödün vermeden çok sayıda bükülme döngüsüne tabi tutulabilir. Bu, kartın belirli şekillere uyması veya kurulumu veya çalışması sırasında bükülmesi gereken uygulamalarda özellikle değerlidir.

Yönlendirme, V-CUT ve pah kırma gibi profilleme ve delme teknikleri, Rijit Flex PCB'ye kesin şeklini vermek ve çeşitli muhafazalara veya kaplamalara entegrasyonunu kolaylaştırmak için kullanılır. Bu hassas teknikler, temiz kenarlar ve doğru boyutlar sağlayarak nihai üründe montaj ve kurulum kolaylığına katkıda bulunur. Dahası, bu gelişmiş profilleme yöntemleri kullanılarak, nihai montajın işlevselliği için kritik olan karmaşık dış hatlar ve özellikler oluşturmak mümkündür.

Yüzey kaplama, lehimlenebilirliği ve kartın ömrünü etkileyen PCB üretiminin önemli bir yönüdür. Rijit Flex PCB, bileşen lehimlemesi için sağlam, güvenilir bir yüzey sağlayan Sıcak Hava Lehim Seviyeleme (HASL) Kurşunsuz (LF) kaplama ile kaplanmıştır. Bu tür bir yüzey kaplama, kurşun kullanımından kaçınarak kartların çevresel ve sağlık standartlarını karşılamasını sağlarken, hem kurşunsuz hem de kurşunlu lehim işlemleri için mükemmel lehimlenebilirliği de korur.

Özetle, Rijit Flex PCB, rijit ve esnek devre çözümleri arasındaki boşluğu dolduran sofistike bir üründür. Geleneksel bir PCB'nin dayanıklılığını ve yapısal bütünlüğünü, esnek bir devrenin çok yönlülüğü ve uyarlanabilirliği ile birlikte sunar. Sıkı bükülmeler, karmaşık bileşen yapılandırmaları veya zorlu çevresel koşullarla uğraşıyor olun, Rijit Flex PCB, eşsiz performans ve güvenilirlik sunan zorlu bir seçenek olarak duruyor.

Özellikler:

• Ürün Adı: Rijit Flex PCB
• İşlem: ENIG/OSP/Daldırma Altın/Kalay/Gümüş
• Bileşenler: SMD, BGA, DIP, vb.
• Bükülme Yarıçapı: 0,5-10 mm
• Malzeme: FR4, Polimid, PET
• Profllleme Delme: Yönlendirme, V-CUT, Pah Kırma

Teknik Parametreler:

Uygulamalar:

Rijit Flex Baskılı Kablo Kartı (PWB), rijit ve esnek baskılı devre kartlarının en iyi özelliklerini sorunsuz bir şekilde birleştiren oldukça çok yönlü bir üründür. Bu yenilikçi tasarım, özellikle yönlendirme, V-CUT, pah kırma gibi profilleme delme, 1 ila 8 kat arasında değişen esneklik ve 41,55*131 mm'lik hassas boyutlar gibi benzersiz özellikleri nedeniyle sayısız uygulama olasılığı sunar. Flex Rigid PCB montajı, çeşitli yüksek teknoloji endüstrilerinin taleplerini karşılamak üzere tasarlanmıştır.

Bükülebilir Rijit Baskılı Kablo Kartı için önde gelen uygulama senaryolarından biri havacılık ve uzay endüstrisidir. Bileşen montajı için rijit alanların ve bükme ve katlama için esnek eklemlerin birleşimi, bu PCB'leri, alanın sınırlı olduğu ve stres altındaki güvenilirliğin şart olduğu karmaşık havacılık ve uzay elektroniği için ideal hale getirir. Yönlendirme ve V-CUT gibi profilleme delme yetenekleri, dar bölmelere uyum sağlamak için gerekli hassasiyeti sağlarken, yerel yüksek yoğunluk özelliği sağlam sinyal bütünlüğünü garanti eder.

Tıp alanında, Flex Rigid PCB'ler giyilebilir ve implante edilebilir cihazlarda yaygın olarak kullanılmaktadır. 1-8 kat bükülmeye izin veren esneklik özelliği, insan vücuduna uyum sağlaması veya onunla birlikte hareket etmesi gereken, gelişmiş protezler veya esnek monitörler gibi cihazlar için kritiktir. Sanforize özelliği, özellikle geri delme, hatanın söz konusu olmadığı bu kritik uygulamalarda yüksek performanslı güvenilirlik sağlar.

Tüketici elektroniği, Rijit Flex PWB'lerin vazgeçilmez hale geldiği bir başka alandır. Akıllı telefonlardan esnek giyilebilir cihazlara kadar bu PCB'ler, küçük cihazlara sorunsuz bir şekilde uyan ergonomik tasarımlara şekillendirilebilme yetenekleri nedeniyle kullanılır. Yerel yüksek yoğunluklu kablolama ve PCB'lerin dayanıklı ancak bükülebilir doğasının birleşimi, onları en son nesil kompakt ve sofistike cihazlar için mükemmel kılar.

Savunma sistemleri de Rijit Flex Baskılı Kablo Kartının sağlamlığından ve uyarlanabilirliğinden yararlanır. Yüksek esneklik, gelişmiş silah ve iletişim cihazlarının daha dinamik tasarımlara sahip olmasını sağlarken, rijit bölümler kritik bileşenler için gerekli desteği sunar. Pah kırma gibi profilleme delme teknikleri, bu kartların katı alan ve şekil kısıtlamalarına sahip cihazlara entegre edilebilmesini sağlar.

Otomotiv uygulamaları, özellikle gelişmiş elektronik sistemlere sahip modern araçlarda, Flex Rigid PCB'lerin kompakt boyutundan ve güvenilirliğinden yararlanır. 41,55*131 mm'lik boyut spesifikliği, bir aracın gösterge paneli veya elektronik kontrol üniteleri içindeki dar alanlara entegrasyon için kritik olabilir. Dahası, işlevsellikten ödün vermeden araç hareketinin stresine dayanma yeteneği, tasarım ve üretim kalitelerinin bir kanıtıdır.

Özelleştirme:

Son teknoloji ürünü Bükülebilir Rijit Baskılı Kablo Kartı (Rijit Flex PCB) ürünümüz, özel gereksinimlerinizi karşılamak üzere tasarlanmış gelişmiş özelleştirme hizmetleri sunar. 41,55*131 mm boyutlarıyla, kartlarımız karmaşık tasarımlar için yüksek yoğunluklu ara bağlantı sağlayan maksimum 52 katmana kadar yapılandırılabilir.

Flex Rigid PCB özelleştirmesi, esneklik ve rijitlik arasında mükemmel bir denge sağlayarak uygulama ihtiyaçlarınıza uygun 1-28 katmana olanak tanır. Yüzey kaplama, güvenilir lehimlenebilirlik ve bileşen montajı için pürüzsüz bir yüzey sağlayan HASL LF (Kurşunsuz Sıcak Hava Lehim Seviyeleme) ile gerçekleştirilir.

Çeşitli montaj ve paketleme gereksinimlerini karşılamak için, Katlanabilir Rijit Devre Kartı özelleştirme hizmetlerimiz, kartın ürün tasarımınıza mükemmel uyum sağlamasını sağlayan Yönlendirme, V-CUT ve Pah Kırma gibi Profllleme Delme seçeneklerini içerir.

Destek ve Hizmetler:

Rijit Flex PCB ürünlerimiz, memnuniyetinizi ve projelerinizin başarısını sağlamak için kapsamlı teknik destek ve hizmetlerle birlikte gelir. Uzman ekibimiz, karşılaşabileceğiniz teknik sorular veya zorluklarla size yardımcı olmaya hazırdır. Performans ve üretilebilirlik için Rijit Flex PCB'nizi optimize etmenize yardımcı olmak üzere tasarım danışmanlığı dahil bir dizi hizmet sunuyoruz.

Daha fazla hizmet, PCB işlevselliğini garanti etmek için elektriksel testleri, mühendislik çabalarınızı desteklemek için ayrıntılı belgeleri ve dağıtım sonrası sorunlar için satış sonrası desteği içerir. Taahhüdümüz, Rijit Flex PCB çözümlerimiz için size en yüksek kalitede desteği sağlamak, uygulamalarınızın sorunsuz ve verimli çalışmasını sağlamaktır.
