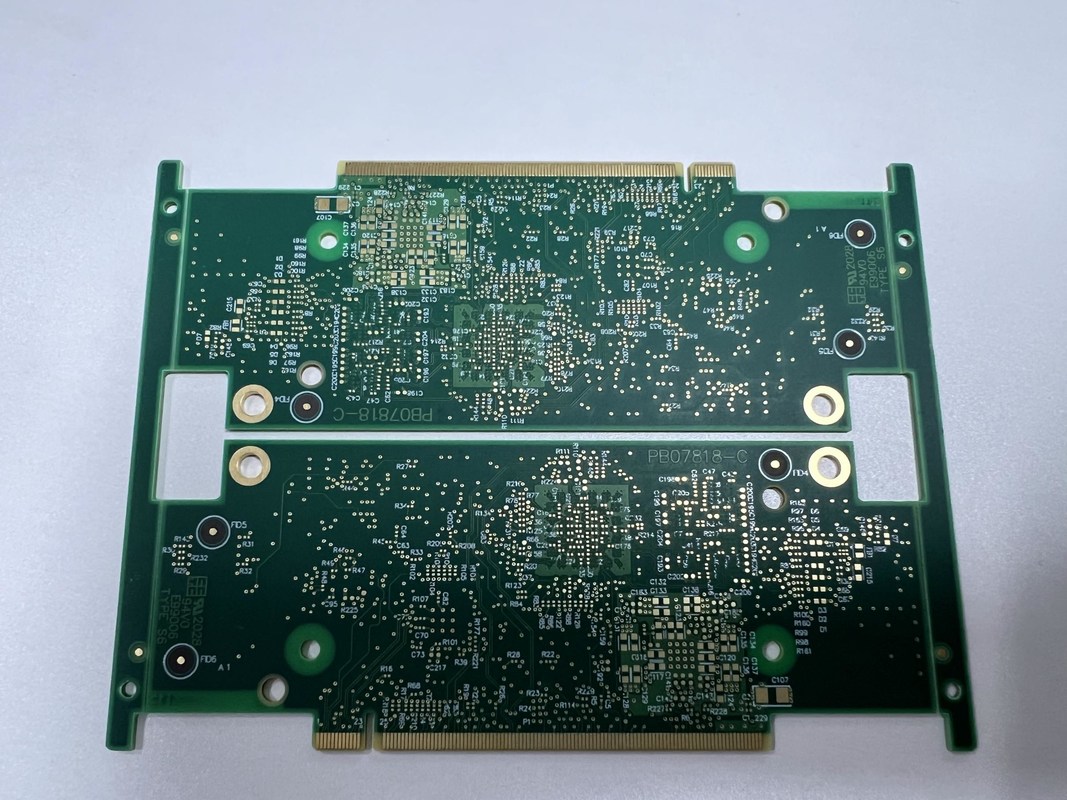

Dayanıklı Fr4 It180 4-20 Katmanlı HDI Elektronik Basılı Daire Kartı

Ürün Tanımı:

HDI PCB (High Density Interconnector Printed Circuit Board) PCB teknolojisinin en ileri noktasını temsil ediyor.Kompak ve verimli bir tasarımda bileşenlerin ve bağlantıların en yüksek yoğunluğunu sağlamaya odaklananHDI PCB'ler, alanın yüksek olduğu ve performans gereksinimlerinin sıkı olduğu sofistike elektronik uygulamalar için idealdir.HDI PCB Board, benzersiz bir elektrik performansı ve güvenilirliği etkileyici derecede yoğun bir pakette sunar..

Yüksek kaliteli FR4 IT180 hammaddeden üretilen bu HDI PCB, zorlu elektronik uygulamalarda karşılaşılan termal ve mekanik streslere dayanacak şekilde tasarlanmıştır.FR4 IT180 malzemesi mükemmel ısı dayanıklılığını sunar, mekanik dayanıklılık ve boyutsal kararlılık, yüksek güvenilirlik HDI PCB'leri için tercih edilen bir seçim haline getiriyor.Bu malzeme sadece sağlam değil aynı zamanda düşük bir dielektrik sabit ve saçılma faktörü vardırBu, bitmiş HDI PCB ürünü için üstün elektrik performansını sağlar.

Tasarım açısından, kart, ince bir profil korurken karmaşık devreler için bol yer sağlayan 6 katmanlı (6L) bir konfigürasyona sahiptir.Bu çok katmanlı tasarım, HDI PCB'si boyunca sinyallerin ve güç dağıtımının daha sofistike bir yönlendirilmesini sağlar, genel performansını arttırır ve daha küçük bir form faktörüne daha fazla işlevselliğin entegre edilmesini sağlar.6 katmanlı yapı, HDI teknolojisinin daha yüksek devre yoğunluklarına ve daha iyi sinyal bütünlüğüne ulaşma yeteneğine tanıklık eder.

Bir HDI PCB'nin en kritik yönlerinden biri boy oranıdır ve bu özel kartın dikkat çekici bir boy oranı 10'dur:1. boyut oranı, PCB'nin kalınlığının en küçük delinen deliğin çapına oranıdır. Daha yüksek boyut oranı, daha kalın bir kartta daha küçük viaslara sahip olma yeteneğini gösterir.yüksek yoğunluklu PCB tasarımları için çok önemlidir.Bu yüksek boyut oranı, HDI PCB'nin daha ince çizgiler ve boşluklar için izin veren gelişmiş yeteneklerini gösterir.Yüksek yoğunluklu tasarımlarda minyatürleşme ve çok katmanlı tasarımlar için gerekli olan.

Devrelerin hassasiyetine gelince, HDI PCB Board, 3/3Mil'lik minimum iz (min iz) özelliği ile öne çıkar.Bu minik iz genişliği ve aralık, birim alan başına daha yüksek bir iz konsantrasyonuna izin verir., yüksek hızlı sinyal iletimi ve karmaşık devre desenleri için gereklidir. 3/3 Mil min izi, yüksek yoğunluklu PCB'nin karmaşık,Sıkı toleranslar ve olağanüstü elektrik performansı gerektiren yüksek hassasiyetli elektronik tasarımlar.

Genel olarak, HDI PCB Board, yüksek boyut oranı, üstün ham madde ve sıkı iz özellikleri içeren gelişmiş PCB tasarımının bir örneğidir.Bu özelliklerin birleştirilmesi, modern elektronik cihazların en sıkı gereksinimlerini karşılayan Yüksek yoğunluklu bir PCB ile sonuçlanırSağlam yapısı ve sofistike tasarımı ile HDI PCB, kompakt tüketici elektroniklerinden yüksek performanslı endüstriyel sistemlere kadar sayısız uygulama için uygundur.Bu HDI PCB'yi seçerek, tasarımcılar ve mühendisler elektronik cihazların minyatürleştirilmesi, performansı ve işlevselliği konusunda mümkün olanın sınırlarını zorlamak için yetkilidir.

Özellikleri:

• Ürün Adı: HDI PCB Board
• Anahtar kelimeler: Yüksek yoğunluklu bağlantı cihazı, HD SDI dönüştürücü, Yüksek yoğunluklu PCB, Yüksek Hızlı PCB
• Delik Boyutu: 0.1mm Lazer matkap
• Tahta kalınlığı: 0.2mm-6.00mm (8mil-126mil)
• Ham madde: FR4 IT180
• Pcb Adı: 4L 1+N+1 HDI Board

Teknik parametreler:

Uygulamalar:

HDI (Yüksek Nitelikli Bağlantı) PCB Board, gelişmiş yetenekleriyle, yüksek hassasiyet ve minyatürleşmeyi gerektiren çeşitli uygulamalara hitap etmek için tasarlanmıştır.Yüksek hızlı PCB kartlarının geliştirilmesinde ayrılmaz bir bileşen olarak öne çıkıyor, sinyal bütünlüğünü korumak ve elektromanyetik müdahaleyi azaltmak çok önemli olan HDI PCB Board, delik boyutu için 0.1mm lazer matkapı ile daha yüksek bileşen yoğunluğuna izin verir,Bu, modern elektronik cihazlarda çok önemlidir..

HDI PCB kartının minimum iz genişliği ve 3/3 millik aralık, karmaşık desenler ve yüksek hızlı sinyal iletimi gerektiren uygulamalar için ideal bir seçim haline getirir.Bu ince çizgi teknolojisi, daha küçük form faktörlerinde daha fazla işlevsellik ve performans için artan ihtiyaçları destekler.10: 1 boyut oranı, yüksek yoğunluklu bileşenleri destekleme yeteneğini, aynı zamanda devre içindeki güvenilirliği ve bağlantıyı korurken daha da vurgular.Karmaşık tasarımlar için gerekli olan hassasiyet seviyesine ulaşmak için 15 mm yardımcılar.

HDI PCB kartı çok yönlüdür, çeşitli yüksek hızlı PCB uygulamalarında yerini bulur.Yüksek hızlı veri aktarımı ve sinyal açıklığının gerekli olduğu durumlardaBilgisayar sektöründe, HDI PCB Board, kompakt, yüksek performanslı devreler gerektiren dizüstü bilgisayarlar, tabletler ve sunucular için ayrılmaz bir parçasıdır.Havacılık ve otomotiv endüstrileri de HDI PCB'nin yeteneklerinden yararlanıyor, aşırı koşullarda güvenilirlik ve performansın kritik olduğu sistemlere dahil edilmeleri.

Ayrıca, HDI PCB kartı bir lamba soketinin özel gereksinimlerini karşılamak için tasarlanmıştır.Delik boyutundaki hassasiyet ve ince izleme yetenekleri, panelin lamba soket uygulamaları için gereken karmaşık elektrik bağlantılarına yer vermesini sağlar, genellikle kompakt olan ve verimli güç yönetimi gerektiren.

Özetle, HDI PCB Board, çeşitli yüksek hızlı PCB uygulamaları için çok yönlü ve yüksek performanslı bir çözümdür.veya endüstriyel aydınlatma uygulamaları, HDI PCB Board, modern elektronik tasarım ve işlevselliğin zorluklarını karşılamak için gereken hassasiyeti, güvenilirliği ve performansı sunar.

Özellik:

HDI PCB Board ürün özelleştirme hizmetlerimiz, HDI PCB Üretimi için çeşitli gereksinimleri karşılar.Her HDI PCB kartının, beklentilerinizi karşılayan yüksek kaliteli standartları garanti etmek için %100 E-Test ve X-RAY doğrulamalarından geçmesini sağlıyoruz.Yeteneklerimiz arasında, DDR4 PCB uygulamalarında bulunanlar gibi karmaşık ve kompakt elektronik montajları desteklemek için tasarlanmış 4-20 katman arasında değişen çok katmanlı HDI PCB tabloları üretmek yer almaktadır.

Gelişmiş hassas sondaj teknolojisiyle, en az 0,15 mm'lik bir delik boyutu elde edebiliriz.Performansı tehlikeye atmadan minyatürleştirme için gerekli olan yüksek yoğunluklu bağlantılara izin vermekİlk sınıf FR4 IT180'nin ham madde olarak kullanılması, HDI PCB tablolarının dayanıklı ve güvenilir olmasını sağlar:1, DDR4 PCB'leri de dahil olmak üzere çok çeşitli yüksek hızlı dijital uygulamalar için uygundur.

Destek ve Hizmetler:

HDI PCB Board ürünü, en yüksek memnuniyet ve performansı sağlamak için kapsamlı teknik destek ve hizmetlerle birlikte gelir.teknik kaynaklar kütüphanesiMüşteriler sorun giderme kılavuzlarımızdan, eğitim videolarımızdan,ve sıkça sorulan sorular bölümü ortak sorunların hızlı çözümü için.

Özel teknik destek ekibimiz, ürünle ilgili herhangi bir soru veya zorlukla ilgili uzman tavsiyeler ve yardım sunmak için mevcuttur.malzeme seçimi, ve HDI PCB Board uygulamalarınızın performansını ve güvenilirliğini artırmaya yardımcı olan düzenlendirme düşünceleri.

Teknik yardıma ek olarak, HDI PCB kartınızın yaşam döngüsünü desteklemek için bir dizi hizmet sunuyoruz.ve ürününüzün güncel ve endüstri standartlarına uygun kalmasını sağlamak için kullanım ömrünün sonu desteğiHizmet mükemmelliğine olan bağlılığımız, HDI PCB Board yatırımınızın faydalarını en üst düzeye çıkarmak için ihtiyacınız olan desteği almanızı sağlar.
