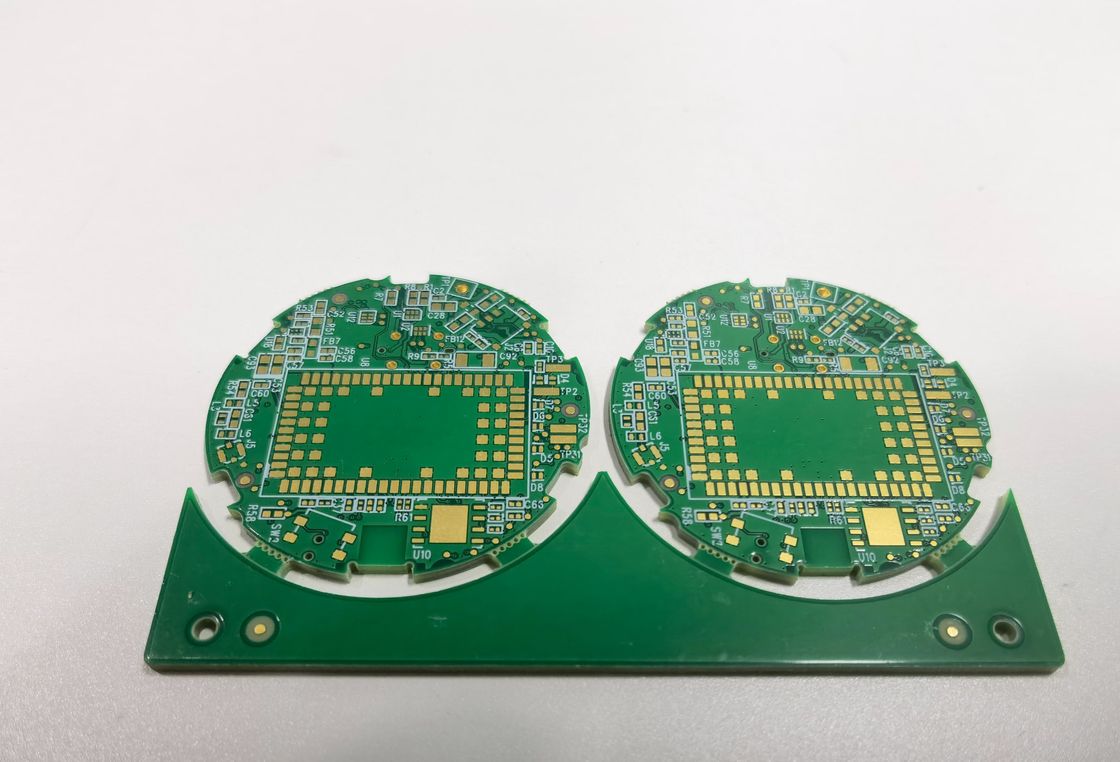

4 Katmanlı HDI PCB Board With Impedance Control Density Interconnector X Ray Test

Ürün Açıklaması:

HDI PCB Kartı, yüksek yoğunluklu ara bağlantı (HDI) tasarım stratejilerinin, karmaşık elektronik cihazların zorlu gereksinimlerini karşılayan gelişmiş, yüksek hızlı bir PCB oluşturmak için kullanıldığı modern baskılı devre kartı (PCB) teknolojisinin zirvesini temsil eder. HDI PCB Kartımız, kompakt boyutlar, geliştirilmiş performans ve üstün sinyal bütünlüğünün bir kombinasyonunu gerektiren uygulamalar için güvenilir bir temel sağlamak üzere titizlikle hazırlanmıştır. Bu ürün özeti, HDI PCB Kartımızı elektronik projeleriniz için olağanüstü bir seçim haline getiren nitelikleri, özel gereksinimleri ve test protokollerini ayrıntılı olarak açıklayacaktır.

Özel gereksinimlerle başlayarak, HDI PCB Kartımız bir lamba soketini barındıracak şekilde tasarlanmıştır; bu, aydınlatma uygulamaları ve bir ışık kaynağına güvenli ve kararlı bir bağlantı gerektiren elektronik cihazlar için kritik bir özelliktir. Lamba soketi entegrasyonu, HDI PCB'lerimizin özelleştirilebilirliğinin bir kanıtıdır ve tasarım ve üretimde en yüksek standartları korurken özel ihtiyaçları karşılamalarına olanak tanır.

HDI PCB Kartının en önemli özelliklerinden biri, mevcut kart kalınlığı aralığıdır. Müşteriler, mekanik mukavemet ve uygulama uygunluğu açısından büyük esneklik sağlayan 0,2 mm ile 6,00 mm (8 mil ila 126 mil) arasında seçim yapabilirler. Hafif, taşınabilir bir cihaz üzerinde veya sağlam, endüstriyel bir bileşen üzerinde çalışıyor olun, gereksinimlerinize mükemmel şekilde uyan bir HDI PCB Kartı kalınlığı mevcuttur.

PCB'nin düzeninin hassasiyetine gelince, HDI PCB Kartı 3/3 mil minimum iz genişliği ve aralığına sahiptir. Bu minik iz geometrisi, PCB'nin yüksek yoğunluklu yönünün bir kanıtıdır ve daha küçük bir alana daha fazla devrenin paketlenmesini sağlar. Bu yetenek, gelişmiş elektronik bileşenlerin gerektirdiği yüksek hızlı sinyal iletimini başarmak ve elektronik endüstrisindeki sürekli artan minyatürleştirme taleplerini desteklemek için kritik öneme sahiptir.

HDI PCB Kartımız güvenilirlik ve işlevselliği sağlamak için titiz testlerden geçer. Her kart, elektriksel spesifikasyonları karşıladığını doğrulamak ve olası kusurları tespit etmek için %100 elektriksel testten (E-testi) geçer. Ek olarak, çıplak gözle görülemeyen vias ve lehim bağlantıları gibi iç yapıların bütünlüğünü incelemek için X-ışını denetimi kullanılır. Bu test protokolleri, yüksek yoğunluklu PCB'lerde kalite ve performansı sürdürmek için hayati önem taşır.

Çeşitli uygulamaların benzersiz taleplerini karşılamak için özel istekler de karşılanabilir. HDI PCB Kartımız, belirli kenar konektörleri ve montaj gereksinimleri için gerekli olan yarım delikler ile üretilebilir. Dahası, çok küçük bir ayak izinde çok sayıda G/Ç pinine sahip entegre devrelerin bağlantısını sağlayan 0,25 mm bilyalı dizilim (BGA) aralığı ile yüksek hassasiyetli uygulamalara hitap ediyoruz. Bu özellik, özellikle çok sayıda bağlantıyı kompakt bir alanda gerektiren yüksek hızlı PCB tasarımları için önemlidir.

Özetle, HDI PCB Kartımız, yüksek yoğunluk ve yüksek hızlı devre gerektiren uygulamalarda üstün olan çok yönlü, yüksek performanslı bir çözümdür. Lamba soketi entegrasyonu, geniş kart kalınlığı aralığı, sıkı iz geometrileri, kapsamlı testler ve yarım delikler ve ince aralıklı BGA'lar gibi özel istekleri karşılama yeteneği ile bu HDI PCB Kartı, PCB teknolojisinde en iyisini arayan tasarımcılar ve mühendisler için üstün bir seçim olarak öne çıkıyor. İster gelişmiş tüketici elektroniği, ister kritik tıbbi cihazlar veya zorlu endüstriyel uygulamalar için olsun, HDI PCB Kartımız elektronik projelerinizde yeniliği ve verimliliği yönlendirmek için gereken güvenilirliği, performansı ve gelişmiş özellikleri sunar.

Özellikler:

• Ürün Adı: HDI PCB Kartı
• Kart Kalınlığı: 0,2 mm-6,00 mm (8 mil-126 mil)
• Katman Sayısı: 4-20 Katman
• Özel İstek: Yarım Delik, 0,25 mm BGA
• Test: %100 E-Testi, X-RAY
• En Boy Oranı: 10:1
• HDI PCB Üretimi: Hassas özelliklere sahip Yüksek Yoğunluklu Ara Bağlantılı PCB
• Yüksek Hızlı PCB Kartı: Yüksek hızlı elektronik uygulamalar için tasarlanmıştır

Teknik Parametreler:

Uygulamalar:

HDI (Yüksek Yoğunluklu Ara Bağlantı) PCB Kartı, gelişmiş elektronik cihazların zorlu taleplerini karşılamak üzere tasarlanmış yüksek performanslı bir devre kartıdır. 3/3 Mil minimum iz ile bu ürün, karmaşık devre tasarımları için üstün hassasiyet sunar. Empedans kontrol özelliği sayesinde yüksek sinyal bütünlüğünün kritik olduğu uygulamalar için özellikle uygundur. HDI PCB kartı, 10:1 en boy oranı ve 0,2 mm ila 6,00 mm (8 mil ila 126 mil) arasında değişen kart kalınlığı ile kullanımda uyarlanabilir. Çeşitli çalışma koşullarında dayanıklılık ve güvenilirlik sağlayan yüksek kaliteli FR4 IT180 hammaddesi kullanılarak üretilmiştir.

HDI PCB kartının birincil uygulamalarından biri HD SDI dönüştürücüler alanındadır. Bu dönüştürücüler, profesyonel video ve ses ortamlarında yaygın olan yüksek çözünürlüklü seri dijital arayüz sinyallerini çevirmek için kullanılır. HDI PCB'nin hassas iz boyutları ve empedans kontrolü, onu bu tür dönüştürücüler için ideal bir aday haline getirir, minimum sinyal kaybı ve sinyal iletiminde yüksek sadakat sağlar.

Tüketici elektroniği alanında, HDI PCB, akıllı telefonlarda, tabletlerde ve dizüstü bilgisayarlarda kullanılan kompakt, yüksek yoğunluklu model kartların geliştirilmesinde ayrılmaz bir rol oynamaktadır. Birim alan başına yüksek sayıda bağlantıyı destekleme yeteneği, alanın kısıtlı olduğu ve işlevselliğin ödün verilemeyeceği cihazlar için mükemmel bir uyum sağlar. Gadget'lar küçülmeye devam ederken karmaşıklıkları artarken, HDI PCB'nin yetenekleri daha da değerli hale gelmektedir.

Ayrıca, HDI PCB kartı, yüksek güvenilirliğinin ve sağlamlığının gerekli olduğu tıbbi cihazlar, havacılık teknolojisi ve savunma sistemlerinde de uygulamalar bulmaktadır. Örneğin tıbbi cihazlarda, HDI PCB gelişmiş teşhis ekipmanlarında, sağlık metriklerini izleyen giyilebilir cihazlarda ve minyatür implantlarda kullanılabilir. Havacılık ve savunma uygulamalarında, kartın yüksek yoğunluklu doğası, aşırı koşullar altında güvenilir bir şekilde çalışma yeteneği ile birlikte, görev açısından kritik sistemlerin tercih edilen bileşeni haline getirir.

Genel olarak, HDI PCB Kartı, yüksek yoğunluklu devreleri hassasiyet ve kararlılıkla barındıracak şekilde tasarlanmasıyla yönlendirilen, çeşitli sektörlerde çok sayıda uygulamaya hitap eden çok yönlü bir üründür. HD SDI dönüştürücülerde, yüksek yoğunluklu model kartlarda ve diğer gelişmiş elektronik sistemlerde kullanımı, teknolojinin sürekli evrimindeki önemini vurgulamaktadır.

Özelleştirme:

En zorlu yüksek hızlı uygulamalara hitap etmek üzere tasarlanmış birinci sınıf Yüksek Yoğunluklu Ara Bağlantılı (HDI) PCB Kartı hizmetlerimizi keşfedin. Keskin HDI teknolojimiz, Yüksek Hızlı PCB Kartınızın, modern elektroniklerin karmaşıklıklarını barındıran 4-20 katman aralığında bir katman sayısıyla en yüksek performansta çalışmasını sağlar.

Etkileyici 10:1 en boy oranı ile HDI PCB kartlarımız, Yüksek Hızlı PCB Kartı uygulamaları için gereken güvenilirliği ve dayanıklılığı sağlar. Hassasiyetin anahtar olduğunu anlıyoruz, bu nedenle özel tasarım gereksinimlerinizi karşılamak için yarım delikler ve 0,25 mm BGA desteği gibi özel özelleştirme seçenekleri sunuyoruz.

Yüksek hızlı devre ihtiyaçlarınız için mükemmel çözüm olan özel 4L 1+N+1 HDI Kartlarımızı sunuyoruz. Projelerinizin gerektirdiği performansı ve kaliteyi sunmak için Yüksek Hızlı PCB Kartı özelleştirme hizmetlerimize güvenin.

Destek ve Hizmetler:

HDI PCB Kartımız, ürünümüzle mümkün olan en iyi deneyimi sağlamak üzere tasarlanmış kapsamlı teknik destek ve hizmetlerle birlikte gelir. Ortaya çıkabilecek herhangi bir teknik sorgu veya sorunla ilgili yardım sağlamaya kararlıyız.

HDI PCB Kartı için Teknik Destek Hizmetleri şunları içerir:

• Ürün Dokümantasyonu – HDI PCB Kartının özelliklerini ve spesifikasyonlarını anlamanıza yardımcı olacak ayrıntılı kılavuzlar ve kullanım kılavuzları mevcuttur.
• Kurulum Yardımı – HDI PCB Kartınızı doğru ve güvenli bir şekilde kurmanıza yardımcı olacak adım adım destek.
• Sorun Giderme – Kartla ilgili karşılaşabileceğiniz herhangi bir operasyonel sorunu teşhis etme ve çözme konusunda yardım.
• Firmware Güncellemeleri – HDI PCB Kartınızın en yüksek performansta çalışmasını sağlamak için en son firmware güncellemelerine bilgi ve erişim.
• Teknik Sorgu – HDI PCB Kartının yetenekleri ve entegrasyonu ile ilgili herhangi bir teknik soru için özel destek.

Kapsamlı destek sağlamaya çalışsak da, belirli hizmetlerin müsaitliğe tabi olabileceğini ve zamanla değişebileceğini lütfen unutmayın. Müşterileri, HDI PCB Kartı için destek ve hizmetlerle ilgili en güncel bilgiler için resmi web sitemize başvurmaya veya müşteri hizmetleri ekibimizle iletişime geçmeye teşvik ediyoruz.
