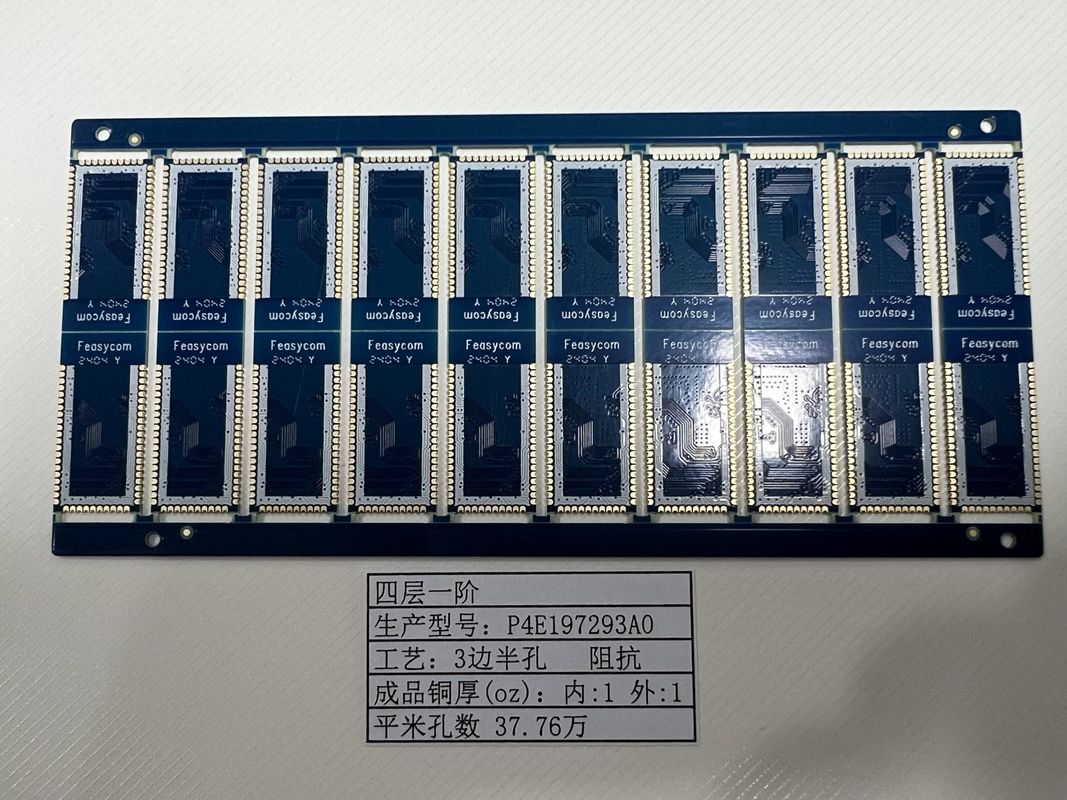

4L 6L yüksek yoğunluklu HDI PCB kartı, impedans kontrolü yarı deliği ile

4L Yüksek yoğunluklu PCB / Hdi PCB tahtası Impedans Kontrolü Yarım delikli Bga yoğunluklu bağlantı

Ürün Tanımı:

HDI PCB Board, kompakt, yüksek hızlı ve verimli elektronik bileşenlere olan artan talebi karşılayan modern basılı devre kartı (PCB) teknolojisinin zirvesini temsil eder.Yüksek yoğunluklu bağlantı anlamına geliyor., daha küçük bir alanda daha fazla işlevselliği sağlayan bir teknolojidir ve en son tüketici elektroniği, tıbbi cihazlar ve iletişim araçlarının geliştirilmesinde çok önemli bir faktördür.Bu ürün özellikle HD SDI dönüştürücüler ile sorunsuz bir şekilde entegre için tasarlanmıştır, yüksek hızlı PCB uygulamalarını tamamlar ve DDR4 PCB'leri gibi en son bellek modüllerini destekler.

0.1mm'lik etkileyici bir delik boyutuna sahip, hassas lazer sondajı ile elde edildi.HDI PCB kartı, geleneksel sondaj yöntemleriyle mümkün olmayan bir detay seviyesine ve bileşen yoğunluğuna izin verir.Bu ince delik boyutu, HD SDI Değiştiricileri gibi sıkı bir alanda çok sayıda bağlantı gerektiren uygulamalar için özellikle faydalıdır.yüksek çözünürlüklü video sinyalleri uzun mesafeler boyunca kalite kaybı olmadan aktarmak için kullanılan.

İz çözünürlüğü açısından, HDI PCB kartı en az 3/3 Mil (0.003 inç) iz genişliği ve aralıkları ile övünür.Yüksek Hızlı PCB uygulamaları için kartın uygunluğunu vurgulayan bir spesifikasyonBu ince iz geometri, sinyal kaybını ve çapraz konuşmayı azaltmada yardımcı olur ve böylece yüksek frekanslarda sinyal bütünlüğünü sağlar.DDR4 PCB'lerin performansları için bu hassasiyet seviyesi gereklidir., yüksek veri hızlarında çalışan ve sinyal bütünlüğünü korumak için titiz bir şekilde tasarlanmış bir düzen gerektiren.

HDI PCB kartının kart kalınlığı, 0.2mm'den 6.00mm'ye (8mil'den 126mil'e) kadar geniş bir aralıkta özelleştirilebilir.Bu çok yönlülük, kartın çeşitli uygulamaların gereksinimlerine uyarlanmasına izin verir.En ince taşınabilir cihazlardan daha sağlam endüstriyel ekipmanlara kadar daha ince bir kart taşınabilir elektronik için faydalı olabilir.Daha kalın bir levha, zorlu ortamlarda daha fazla yapısal bütünlüğü için seçilebilir..

En az 0,15 mm'lik delik boyutu, HDI PCB kartının yüksek çözünürlüklü yeteneklerini vurgulayan bir diğer özelliktir.çok katmanlı PCB'lerin tasarımı için kritik olanBu küçük viaslar, çoklu katmanların birbirine bağlanmasını sağlar, alanı en üst düzeye çıkarır ve performansı arttırır. Bu, özellikle HD SDI dönüştürücüler alanında yararlıdır.Tamlık ve güvenilirlik çok önemli..

Impedans kontrolü, HDI PCB kartının temel bir özelliğidir ve PCB'nin devre boyunca tutarlı bir impedans sağladığını garanti eder.Bu, yüksek hızlı PCB uygulamalarında çok önemlidir.DDR4 PCB'ler için impedans kontrol etme yeteneği de çok önemlidir.Bu bellek modülleri en yüksek verimlilik ve istikrarlı çalışmak için tutarlı bir impedans gerektirir..

Özetle, HDI PCB Board, yüksek performanslı elektronik için tasarlanmış gelişmiş bir çözümdür.ve DDR4 PCB'leri için optimize edilmiş tasarım, en yüksek hassasiyet standartlarını talep eden projeler için ideal bir seçim yapar0.1mm lazerle delinmiş delik boyutu, 3/3 Mil minimum iz, özelleştirilebilir tahta kalınlığı, en az 0.15mm delik boyutu ve impedans kontrolü gibi özelliklerle,HDI PCB Board PCB teknolojisinin ön saflarında yer almaktadır., en zorlu elektronik tasarımların ihtiyaçlarını karşılamaya hazır.

Özellikleri:

• Ürün Adı: HDI PCB Board
• Test:
  • % 100 E-Test
  • Röntgen
• Özel İstek:
  • Yarım delik
  • 0.25mm BGA
• Özel Gereksinimler: Lamba soketi
• Impedans Kontrolü: Evet
• En az delik boyutu: 0.15 mm
• HD SDI Converter uygulamalarıyla uyumludur
• HDI PCB için yüksek yoğunluklu bağlantı teknolojisi

Teknik parametreler:

Uygulamalar:

HDI PCB'ler veya Yüksek Nitelikli Bağlantılı Basılı Devre Tabloları, PCB teknolojisinde önemli bir ilerlemeyi temsil ediyor. FR4 IT180 gibi en iyi malzemeleri kullanarak,4L 1+N+1 HDI tabloları gibi HDI PCB'leri modern elektroniklerin katı taleplerini karşılamak için tasarlanmıştır.4L, dört katmanlı bir PCB'yi gösterirken, 1+N+1 bir katmanın oluşumunu, ardından bir iç katman (N) ve başka bir katmanla kaplanmış bir katmanı gösterir.HDI PCB üretim süreçleri ile mümkün karmaşık tasarımını sergileyen.

Bu HDI PCB'lerin kritik özelliklerinden biri, ince 0.2mm'den sağlam 6.00mm'ye (8mil ila 126mil) kadar değişen kart kalınlığıdır.Bu çok yönlülük, HDI PCB'lerin çok çeşitli uygulamalara entegre edilebilmesini sağlar, en hassas giyilebilir cihazlardan daha büyük, yüksek güçlü elektroniklere kadar.Yüksek hızlı tasarımlarda pazarlık edilemez.

HDI PCB'lerin uygulama fırsatları ve senaryoları çok çeşitli endüstriler ve teknolojileri kapsıyor.HDI basılı devreler akıllı telefonların omurgasıdır, tabletler ve dizüstü bilgisayarlar, yerin çok önemli olduğu ve verimliliğin çok önemli olduğu yerler.Komponentlerin minyatürleşmesi ve yüksek hız gereksinimleri, HDI PCB'lerini, zarif bir ürün üretmeyi amaçlayan üreticiler için gerekli bir seçim haline getiriyor., ama güçlü cihazlar.

Telekomünikasyon sektöründe, HDI PCB'ler, internet altyapımızın çekirdeğini oluşturan karmaşık, çok katmanlı yönlendiricilerin ve anahtarların işlevselliğini sağlar.Sınırlı bir alanda çok sayıda bağlantıyı destekleme yeteneği, sinyal bütünlüğünü korurken, HDI PCB'lerin bu endüstride neden temel bir ürün olduklarıdır.HDI PCB'lerin sunduğu hassasiyet ve güvenilirlik, kalp hızlandırıcıları ve görüntüleme sistemleri gibi kritik cihazlarda kullanılır., burada tutarlı performans hayat ve ölüm arasındaki farkı ifade edebilir.

Aşırı koşulların ve güvenilirlik ve minyatürleşme ihtiyacının birleştiği otomotiv ve havacılık endüstrileri de HDI PCB'lerin özelliklerinden yararlanmaktadır.Yüksek yoğunluklu bağlantılar gerekli esnekliği sağlar ve modern araçlarda ve uçaklarda kullanılan karmaşık elektronik sistemleri sağlarEk olarak, dayanıklılık ve gelişmiş teknolojik yeteneklerin gerekli olduğu askeri ve savunma uygulamaları,Elektronik sistemlerinin işlevselliğini ve dayanıklılığını sağlamak için sıklıkla HDI PCB'leri kullanırlar..

Bu uygulamaların her birinde, HDI PCB, kompakt bir ayak izini korurken gelişmiş elektronik mimarileri kolaylaştırma yeteneği nedeniyle kritik bir bileşen olarak öne çıkıyor.İster havacılık, ister uzay alanındaki yüksek riskli ortamda olsun., tıbbi teknolojinin hassasiyete bağımlı dünyası veya günlük olarak kullandığımız tüketici elektronikleri, HDI PCB'ler zamanımızın teknolojik sıçramasını sağlayan bilinmeyen kahramanlardır.

Özellik:

Yüksek yoğunluklu PCB özelleştirme hizmetlerimiz, HDI basılı devrelerinin en yüksek kalite standartlarına uygun olmasını sağlayarak özel ihtiyaçlarınızı karşılar.Yarım delik teknolojisini birleştirip 0'a yer verebiliriz..25mm BGA hassas bileşen yerleştirme için. Kullanılan ham madde güvenilir FR4 IT180, yüksek hızlı PCB uygulamalarınız için mükemmel termal dayanıklılık ve mekanik dayanıklılık garanti eder.

Yüksek hızlı devre için gerekli olan HDI PCB kartınızdaki sinyal bütünlüğünü korumak için impedans kontrolü de sunuyoruz.karmaşık devre tasarımları için gerekli ince çizgi hassasiyetini sağlayanÜrünümüzün özelleştirilmesi, 6L'ye kadar bir Board Layer yapılandırmasına izin verir, bu da çok katmanlı Yüksek yoğunluklu PCB gereksinimlerinizi desteklememizi sağlar.

Destek ve Hizmetler:

HDI PCB Board ürünü, ürünümüzle ilgili memnuniyetinizi ve başarınızı sağlamak için kapsamlı teknik destek ve hizmetlerle birlikte gelir.Desteğimiz, ürün sorun gidermesinden, performans optimizasyonu, tasarımı ve uygulanması için en iyi uygulamalara ilişkin rehberlik.

Teknik destek ekibimiz HDI PCB teknolojisinin tüm yönlerini iyi biliyor ve istifleme önerileri, malzeme seçimi,ve üretim kısıtlamalarının anlaşılmasıTasarım, test veya montaj süreçleri sırasında karşılaşabileceğiniz herhangi bir sorunu çözmenize yardımcı olmak için donatılmışlardır.

Sorun gidermenin yanı sıra,Ayrıca HDI PCB'nizin her koşulda verimli ve güvenilir bir şekilde çalışmasını sağlamak için sinyal bütünlüğü analizi ve termal yönetim danışmanlığı gibi gelişmiş hizmetler sunuyoruz.Amacımız ürününüzün performansını ve uzun ömürlülüğünü en üst düzeye çıkarmanıza yardımcı olmaktır.

Ayrıntılı belgeler, Sık Sorulan Sorular ve teknik kılavuzlar dahil olmak üzere destek kaynaklarımızı sürekli geliştiriyoruz.HDI PCB'lerle ilgili ortak zorluklar ve sorularda gezinmenize yardımcı olmak için mevcuttur..

Lütfen teknik desteğimizin ve hizmetlerimizin normal iş saatlerinde mevcut olduğunu ve hizmet şartlarımıza tabi olduğunu unutmayın.HDI PCB Board ürünümüzle sorunsuz bir deneyim için ihtiyacınız olan desteği sağlamaya kararlıyız.
