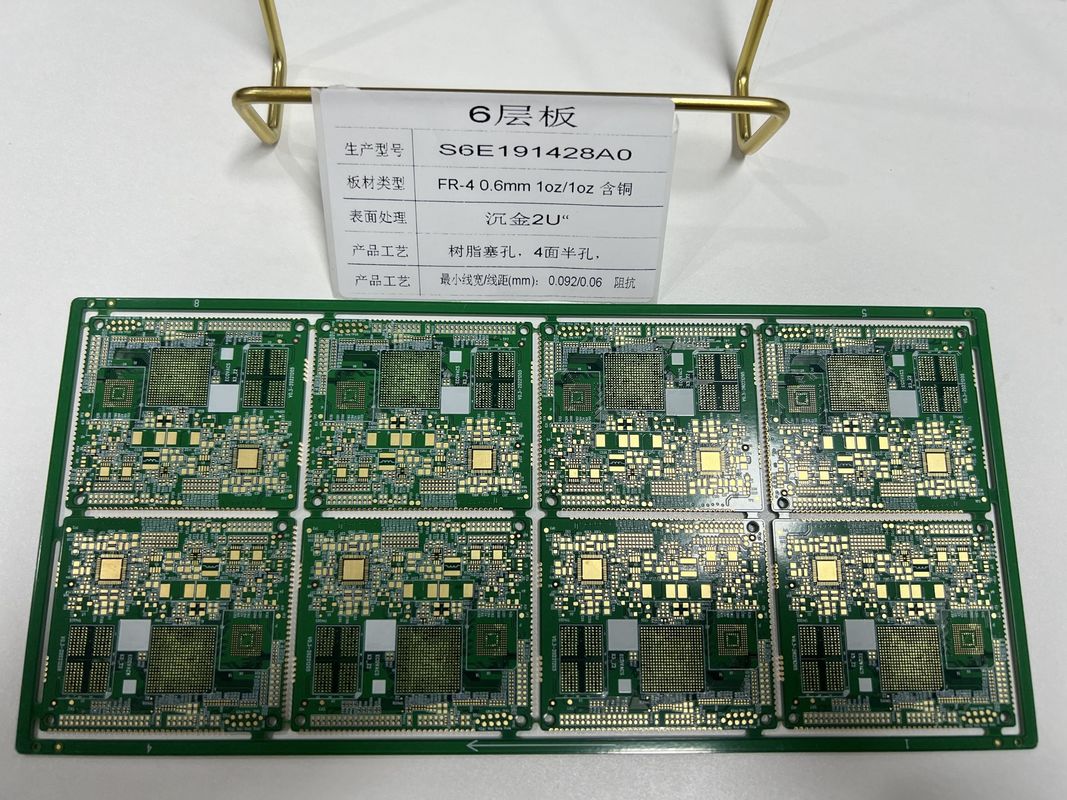

6 katman lamba soketi HDI sert esnek Pcb Yarım delik 3/3Mil impedans kontrolü

Ürün Tanımı:

HDI PCB Board, yüksek yoğunluklu bağlantı teknolojisi (HDI) alanındaki modern inovasyonun zirvesini temsil eder.Bu tablo, yer ve performansın çok önemli olduğu sistemler için kritik bir bileşen.Özellikle HD SDI dönüştürücüleri ve hassasiyet ve güvenilirliğin pazarlanamayan diğer yüksek frekanslı dijital sinyal işleme ekipmanları gibi uygulamalar için uygundur.

Bu HDI PCB Board'un öne çıkan özelliklerinden biri, PCB'nin yapısındaki daha iyi bağlantı ve dayanıklılık için kenar kaplamasını sağlayan özel talep Yarım Delik teknolojisidir.Bu gelişmiş teknik 0.25mm Ball Grid Array (BGA) ambalajı, yaygın olarak yüksek yoğunluklu çip taşıyıcılarında kullanılır. 0.25mm BGA özelliği, en küçük bileşenlerin bile yerleşebilmesini sağlar,Elektriksel performansı tehlikeye atmadan kompakt bir çözüm sağlamak HDI Printed Circuit Boards için önemli bir yön.

Bu ürünün arkasındaki hassas mühendisliğin bir kanıtı olan impedans kontrolü, kartın performansını daha da artırıyor.Impedans kontrolü sinyal bütünlüğünü korumak için kritik önem taşır., özellikle de devrenin kompakt doğasının potansiyel çapraz dinleme ve sinyal bozulmasına neden olabileceği yüksek yoğunluklu PCB'lerde.Bu özellik, kartın yüksek frekanslarda sürekli çalışmasını sağlar, en zorlu dijital ve RF uygulamaları için ideal bir seçim haline getirir.

FR4 IT180'in HDI PCB kartı için hammaddesi olarak seçilmesi, tasarımının bir diğer önemli yönüdür.FR4 IT180, mükemmel ısı direnci ve mekanik dayanıklılığı ile bilinen yüksek kaliteli bir laminat, yüksek hızlı çalışmanın termal gerginlikleri altında kartın bütünlüğünü korumak için hayati önem taşımaktadır.Tahtın genel performansına ve dayanıklılığına daha fazla katkıda bulunmak.

Bu yüksek yoğunluklu PCB'nin dikkate değer bir teknik özelliği, 10'luk boyut oranıdır:1Bu, tahtanın daha küçük bir ayak izi içinde daha fazla katman ve karmaşıklığa izin veren çapından on kat daha derin delikler geçebileceği anlamına gelir.Böyle bir boyut oranı önemli bir başarıdır., levhanın yüksek katman sayısına sahip uygulamalar için uygunluğunu gösterirken ince tonlu bileşenler için gerekli hassasiyeti korur.

HDI PCB Board, yüksek yoğunluklu bağlantı teknolojisi gerektiren uygulamalar için en gelişmiş bir çözümdür.ve hassas impedans kontrolü, HDI Basılı devreler için vazgeçilmez bir bileşen haline getirir.HD SDI dönüştürücü veya diğer kritik uygulamalar için olsunBu yüksek yoğunluklu PCB, en zorlu elektronik tasarımlarda güvenilirlik, verimlilik ve eşsiz performans sağlamak için tasarlanmıştır.

Özellikleri:

• Ürün Adı: HDI PCB Board
• En az delik boyutu: 0.15 mm
• Tahta katmanı: 6-32L
• Delik Boyutu: 0.1mm Lazer matkap
• Pcb Adı: 4L 1+N+1 HDI Board
• Min iz: 3/3 Mil
• Hızlı PCB uygulamaları için tasarlanmış
• HD SDI dönüştürücü sistemleriyle uyumludur
• Yüksek yoğunluklu bağlantı (HDI) PCB kartı teknolojisi

Teknik parametreler:

Uygulamalar:

0.15 mm'lik etkileyici minimum delik boyutu ile Yüksek Nitelikli Bağlantıcı (HDI) PCB Tahtası, alan optimizasyonunun ve ince özellik gereksinimlerinin çok önemli olduğu uygulamalar için tasarlanmıştır.HDI teknolojisi, birim alan başına daha fazla fonksiyonu sağlar, HDI PCB kartını yüksek yoğunluklu uygulamalar için ideal bir seçim haline getirir. Bu kart, dayanıklılığı ve tutarlı performansı sağlayan yüksek kaliteli FR4 IT180 hammaddesi kullanılarak titizlikle üretilmiştir.kalınlık aralığı ile, 0'dan itibaren tasarımları karşılayabilir.2mm ila 6.00mm (8mil-126mil), çeşitli ürün ihtiyaçlarını karşılar.

HDI PCB'leri, yüksek hızlı sinyallerin entegre edilmesinin çok önemli olduğu kompakt elektronik cihazlarda yaygın olarak kullanılır.tabletlerBu cihazlarda HDI teknolojisinin kullanımı daha hızlı sinyal iletimine olanak tanır.sinyal bütünlüğünün iyileştirilmesi, ve daha iyi elektrik performansı, hepsi küçük bir form faktörünü korurken.

Ayrıca, HDI teknolojisinin Yüksek Hızlı PCB Kartı yönü, hassas bir impedans kontrolü gerektiren senaryolarda özellikle faydalıdır.gelişmiş bilgisayar sistemleri gibi, telekomünikasyon ekipmanları ve yüksek frekanslı sinyal işleme donanımı. HDI PCB'lerin sağladığı hassas impedans kontrolü, sinyal bozulmasının en aza indirgenmesini sağlar.En zorlu koşullarda bile, sinyal bütünlüğü sorunlarını karşılayamayan endüstriler için güvenilir bir seçim yapar.

HDI PCB kartının başka bir uygulama senaryosu da tıbbi cihazlardır. Tıbbi gelişmeler genellikle karmaşık görevleri güvenilir bir şekilde gerçekleştirebilecek minyatürlü araçlara ihtiyaç duyar.Yüksek yoğunluk yetenekleriyle, görüntüleme cihazları, kompakt monitörler ve taşınabilir teşhis makineleri gibi kritik tıbbi ekipmanlarda ihtiyaç duyulan karmaşık ve son derece güvenilir devrelerin oluşturulmasına izin verir.

Havacılık ve savunma sektörlerinde, ekipmanların işlevselliğini korurken aşırı koşullara dayanabilmesi gerektiğinde,Bu HDI PCB'lerde kullanılan FR4 IT180 hammaddesinin dayanıklılığı son derece önemlidir.Yüksek yoğunluk, güvenilirlik ve ciddi çevresel stres altında çalışabilme yeteneğinin birleşimi bu kartları askeri sınıf iletişim cihazlarında vazgeçilmez bir bileşen haline getiriyor.Aviyonik, ve uzay araştırma aletleri.

Son olarak, emniyet, performans ve konfor için elektronik sistemlere olan artan bağımlılığı ile otomotiv endüstrisi, HDI PCB'lerin önemli bir kullanıcısıdır.Yüksek yoğunluklu PCB, alan tasarrufu avantajları ve kapalı bir alanda çok sayıda fonksiyonu barındırma yeteneği nedeniyle bu sektörde gereklidir., ki bu, navigasyon, eğlence ve sürücü yardım özelliklerini tek ve kullanıcı dostu bir arayüzde birleştiren modern araç elektronik sistemleri için çok önemlidir.

Özellik:

Yüksek yoğunluklu PCB (HDI PCB) üretim hizmetlerimiz, HDI PCB Board ürününüz için kapsamlı özelleştirme sunar.6-32 katman, karmaşık çok katmanlı tasarımlara uyum sağlayabiliriz.Impedans Kontrolüsinyal bütünlüğü için, DDR4 PCB'leri gibi yüksek hızlı uygulamalar için gereklidir.

Aynı zamandaÖzel İstekler- Evet.Yarım deliksondaj ve destek için0.25mm top ızgara dizisi (BGA)Ayrıca, gelişmiş bileşen ambalajlama taleplerini karşılamak için yerleştirmeler yapabiliriz.Özel GereksinimlerÖrneğin:Lamba SoketiTasarım gereksinimlerinize göre entegrasyonlar.

HDI PCB kartının kalınlığı0.4-3.2mm, özel uygulamanız için tahta sertliği ve alan kısıtlamalarını dengeleme esnekliği sağlar.Ürününüzün en yüksek kalite ve performans standartlarına uygun olmasını sağlamak için HDI PCB üretim ihtiyaçlarınız için bize güvenin.

Destek ve Hizmetler:

HDI PCB Board ürünümüz, en yüksek performans, güvenilirlik ve müşteri memnuniyetini sağlamak için tasarlanmış kapsamlı teknik destek ve hizmetlerle birlikte gelir.Desteğimiz sorun giderme için bir dizi kaynağa erişimi içerir, teknik rehberlik ve ürün optimizasyonu.

Teknik Destek:

• Çevrimiçi Bilgi Üssü: HDI PCB kartınızın kullanımını anlamanıza ve en iyi şekilde kullanmanıza yardımcı olmak için Sık Sorulan Sorular, teknik makaleler ve en iyi uygulamalar da dahil olmak üzere çok çeşitli belgelere erişin.
• Ürün Dokümantasyonu: Ürününüzün etkili bir şekilde çalışması için gerekli tüm bilgileri sağlamak için ayrıntılı kullanıcı kılavuzları, özellikleri ve bakım kılavuzları mevcuttur.
• Firmware Güncelleştirmeleri: HDI PCB kartınızın en yeni özelliklere ve geliştirmelere sahip olmasını sağlamak için en son firmware sürümleriyle güncel kalın.

Hizmetler:

• Teşhis Hizmetleri: Ekibimiz sorunları belirlemek ve çözmek için uzaktan teşhis yapabilir ve operasyonlarınız için asgari duraklama süresini sağlayabilir.
• Onarım Hizmetleri: Arıza durumunda, HDI PCB kartınızı optimal çalışma durumuna getirmek için onarım hizmetleri sunuyoruz.
• Profesyonel Danışmanlık: HDI PCB Board'u özel uygulamalarınıza entegre etmenize ve performansını optimize etmenize yardımcı olmak için uzmanlarımız danışmanlık için mevcuttur.

Tüm müşterilerimize olağanüstü destek ve hizmet sunmaya kararlıyız.Proje ve başvurularınızın başarısını desteklemek.
