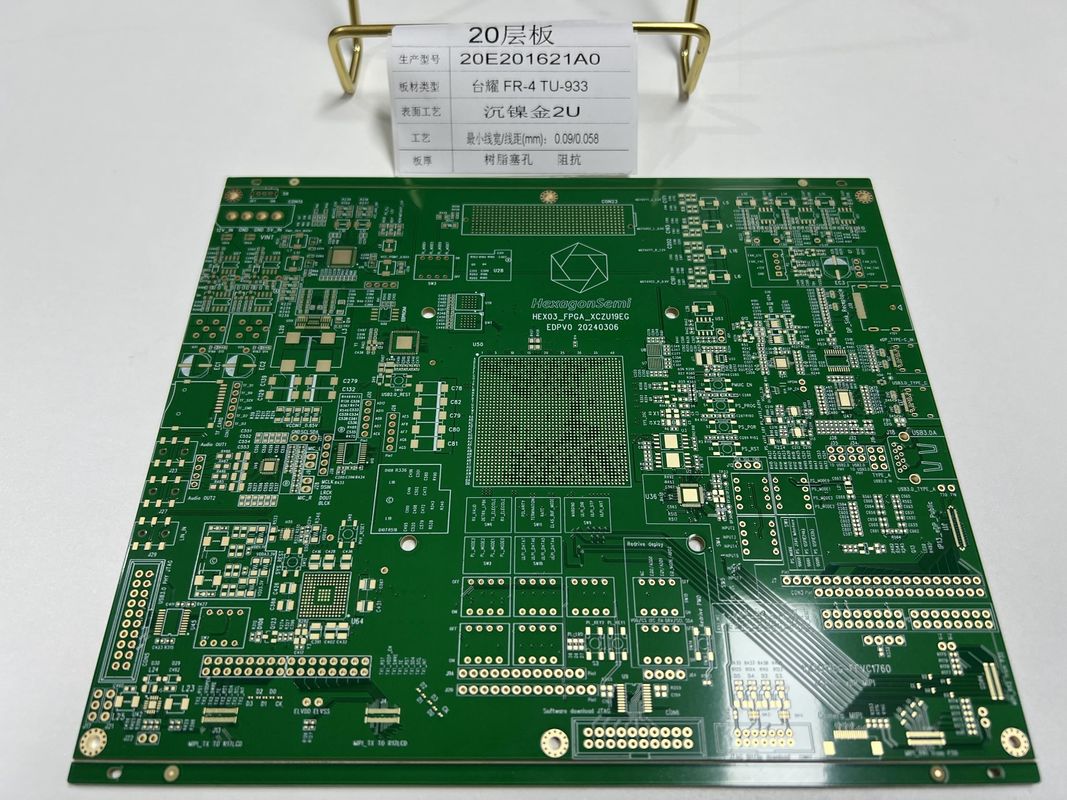

20 Katmanlı PCB Kartı, Çok Gruplu Impedans Kontrolü VIPPO Altında Yapıştır TU-933

Ürün Tanımı:

HDI PCB Board, basılı devre kartı (PCB) tasarımında en yenilikçi çözümlerden birini temsil eden gelişmiş bir teknolojik üründür.kompakt ancak yüksek performanslı elektronik cihazlara artan talepleri karşılamakHDI, yüksek yoğunluklu bağlantı sistemi anlamına gelir. Daha sıkı bir kart, daha ince çizgiler ve boşluklar, daha küçük viaslar ve yakalama yastıkları,ve daha yüksek bağlantı platformu yoğunluklarıBu yüksek yoğunluklu teknoloji, kompakt bir ayak izi içinde güvenilir yüksek hızlı sinyal iletimi gerektiren HD SDI dönüştürücüleri gibi uygulamalar için özellikle faydalıdır.

HDI PCB kartımız 0.4-3.2 mm kalınlık aralığında, ince, taşınabilir cihazlardan daha sağlam, yüksek güçlü elektroniklere kadar çeşitli uygulama gereksinimlerini karşılayan titiz bir şekilde tasarlanmıştır.Kalınlığında çok yönlülüğü ayrıca tahtalarımızın bir dizi kaplama ve kaplama içine sığması için özelleştirilebilir olmasını sağlarTasarımdaki uyarlanabilirlik, en az 0.15mm boyutlu delikleri delme yeteneğimizle daha da arttırılıyor.En küçük bileşenler için yüksek bir hassasiyet ve güvenilirlik elde etmeyi mümkün kılan.

HDI PCB kartımızın boyut oranı 10:1, levhanın kalınlığının delinen deliğin çapına oranını gösterir. Bu, viasların kaplama kalitesini etkilediği için kritik bir parametredir.1 yüksek kaliteli standartlara bağlılığımızı gösterir, en küçük viaslarda bile kaplamanın tutarlı ve güvenilir olmasını sağlar,Yüksek hızlı ve yüksek frekanslı uygulamalarda HDI basılı devre kartlarının işlevselliği için çok önemli olan.

Kalite güvencesi, ürünümüzün güvenilirliğinin temel taşıdır.ürettiğimiz her HDI PCB kartının bütünlüğünü ve işlevselliğini doğrulamak için. E-Testing, kısa pantolonları kontrol eder, açar ve elektriksel performansın belirtilen gereksinimleri karşıladığını sağlar. X-RAY denetimi, tahtanın iç yapılarını doğrulamak için kullanılır,Katmanların hizalama ve kayıt gibi., ve sadece optik yollarla değerlendirilemeyecek kadar küçük yapıların bulunduğu HDI tabloları için özellikle önemli olan viasların kalitesi.Bu sıkı test protokolleri her panelin doğru ve tutarlı bir şekilde çalıştığını garanti eder., müşterilerimize ürünlerinin en yüksek standartlara göre çalışacağı konusunda güven veriyor.

HDI PCB Taburlarımız için kullanılan ham madde FR4 IT180, mükemmel elektrik özellikleri, mekanik dayanıklılığı ve termal direnciyle bilinen yüksek kaliteli, alev geriletici bir laminat.IT180 malzemesi, uzun süreli güvenilirlik ve kararlılığın çok önemli olduğu yüksek performanslı uygulamalar için özel olarak tasarlanmıştır.Bu malzeme, düşük bir dielektrik sabit ve düşük bir saçılma faktörüne sahip olduğu için yüksek hızlı PCB kartları için özellikle uygundur.Sinyal kaybını en aza indiren ve yüksek frekanslarda üstün sinyal bütünlüğünü destekleyenBu, sinyal sadakatini korumanın çok önemli olduğu HD SDI dönüştürücüler gibi ürünler için ideal bir seçim haline getirir.

Özetle, HDI PCB Board'umuz yüksek yoğunluk, hassasiyet ve güvenilirlik gerektiren gelişmiş elektronik uygulamalar için en son teknoloji çözümüdür.4-3..2mm, minimum delik boyutu 0.15mm, boyut oranı 10:1, ve % 100 E-Testing ve X-RAY denetimleri de dahil olmak üzere sağlam test protokolleri ile, bu ürün piyasada öne çıkıyor.Olağanüstü performans sağlar.Özellikle yüksek hızlı ortamlarda. HD SDI dönüştürücüler veya diğer yüksek hızlı PCB kart uygulamaları için,HDI basılı devrelerimiz en zorlu elektronik tasarımlar için gereken kaliteyi ve güvenilirliği sunar..

Özellikleri:

• Ürün Adı: HDI PCB Board
• Test: %100 E-Test, X-Ray
• Tahta katmanı: 6-32L
• En az delik boyutu: 0.15 mm
• Min iz: 3/3 Mil
• Pcb Adı: 4L 1+N+1 HDI Board
• Tasarım: Yüksek yoğunluklu model kart
• Tip: HDI basılı devreler

Teknik parametreler:

Uygulamalar:

HDI (High Density Interconnect) PCB Board, daha ince çizgileri ve boşlukları içeren yüksek yoğunluk özellikleriyle bilinen gelişmiş bir basılı devre kartı (PCB) türüdür.küçük viaslar ve yakalama yastıkları, ve geleneksel PCB'lere göre daha yüksek bağlantı yastığı yoğunluğu.Bu levhalar, yüksek hızlı PCB uygulamalarında gerekli olan karmaşık ve çok katmanlı tasarımları destekleyebilir..

Lazer sondaj teknolojisi ile elde edilen 0.1mm'lik minik bir delik boyutuna sahip olan bu HDI PCB tabloları, elektronik bileşen minyatürleştirmesinde en son gelişmeleri karşılamak için tasarlanmıştır.Bu düzeyde hassas sondaj, yüksek yoğunluklu model kart tasarımının ayrılmaz bir parçası olan mikro boşluklar oluşturmak için gereklidir., daha küçük, daha verimli ve daha hızlı çalışan cihazlara yönelik eğilimin desteklenmesi.

Yarım delik ve 0.25 mm BGA (Ball Grid Array) alanı için özel talep, kartın yüksek hızlı PCB'lerde kullanılan gelişmiş ambalajlama teknolojileri için uygunluğunu vurgular.Yarım delik tekniği kenar bağlantıları ve arayüzleri oluşturmak için özellikle faydalıdır, sıkı BGA alanı, yüksek hızlı veri işleme uygulamalarında çok önemli olan daha kompakt, yüksek performanslı bir bağlantı çözümü sağlar.

0.4-3.2mm kalınlık aralığı ile bu HDI PCB Board'ları, mekanik dayanıklılık ve kart profili açısından çok yönlülük sunar ve bunları çok çeşitli ürün uygulamaları için uygun hale getirir.FR4 IT180'in hammadde olarak kullanılması, levhaların yüksek termal direnci ve mekanik istikrarını sağlar, yüksek hızlı PCB'lerin çalışma stresinde bütünlüğünü ve güvenilirliğini korumak için kritik önem taşıyorlar.

HDI PCB Board'un özellikleri, çeşitli durumlar ve senaryolar için ideal bir seçim haline getirir.ve verilerin verimli işlenmesi ve aktarılması için yüksek hız ve yoğunluğun çok önemli olduğu sunucularTelekomünikasyon sektöründe, bu kartlar yüksek hızlı sinyal iletimi gerektiren yönlendiricilerde, anahtarlarda ve baz istasyonlarında bulunur.kameralarAyrıca, yüksek güvenilirlik ve hassasiyeti gerektiren tıbbi cihazlar ve havacılık elektroniği,Ayrıca kritik uygulamalar için HDI PCB tabloları kullanın.

Özetle, HDI PCB Board, modern yüksek hızlı elektronik cihazların geliştirilmesinde bir köşe taşıdır.Yarım delik ve BGA pit için özel istekler, FR4 IT180 malzemesi kullanan sağlam bir kalınlık aralığı ile birlikte, elektronik endüstrisinde vazgeçilmez bir bileşen haline getiriyor.HDI PCB Board yeniliğin kalbinde, yüksek hızlı teknolojinin geleceğini yönlendiriyor.

Özellik:

PCB Adı:4L 1+N+1 HDI Taburları - BirYüksek yoğunluklu bağlantıHD SDI Converter sistemleri için uygun gelişmiş yeteneklerle.Yüksek yoğunluklu PCBhassas bir impedans kontrolü ve yüksek hızlı sinyal iletimi gerektiren sofistike elektroniklere hitap etmek için tasarlanmıştır.

İmpedans kontrolü:Evet - Bu kart, sabit elektrik performansını sağlamak için zorlu standartlara göre tasarlanmıştır. Yüksek hızlı uygulamalar için mükemmeldir.Hızlı PCBİhtiyaçları.

Özel Gereksinimler:Lamba Soketi - Bir lamba soketi özelliği dahil etmek için özelleştirilmiştir, özel aydınlatma sistemleri veya bir ışık kaynağı gerektiren bileşenlerle sorunsuz entegrasyonu sağlar.

Çiğ madde:FR4 IT180 - Yüksek yoğunluklu devre tasarımlarınız için optimum termal dayanıklılık ve mekanik dayanıklılık sağlamak için yüksek kaliteli FR4 IT180 substrat malzemesi kullanarak üretilmiştir.
