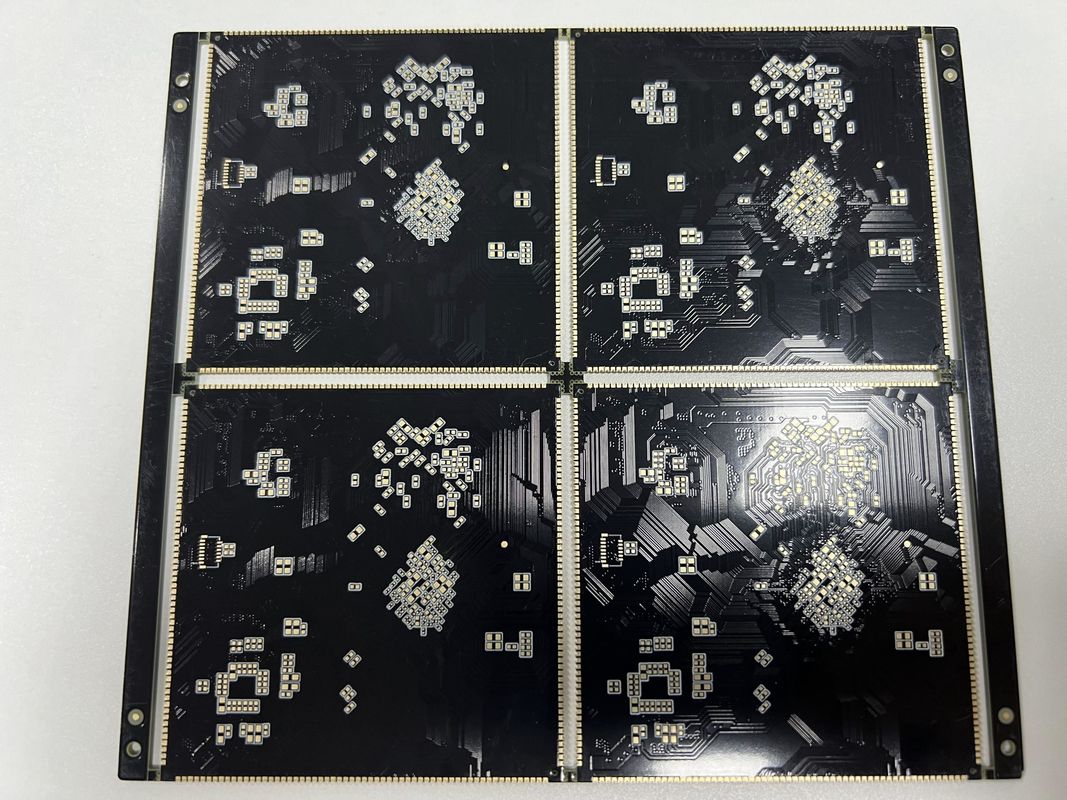

Gelişmiş Yüksek Nitelikli HBI PCB Kartı Yarım Delik BGA 0.25mm Lamba Soketi 10 1 Görünüm oranı
HDI PCB Board, PCB teknolojisindeki en son gelişmeleri içeren yüksek yoğunluklu bağlantı uygulamaları için en son teknoloji çözümüdür.Bu ürün karmaşık elektronik montajlara hizmet etmek için tasarlanmıştır.HDI PCB kartı, yüksek performans ve güvenilirlik gerektiren endüstriler için, örneğin havacılık, askeri, tıbbi,ve telekomünikasyon.
HDI PCB kartının özelliklerinin temelinde, 4 ila 20 katman arasında değişen etkileyici katman sayısı vardır.kompakt bir ayak izi içinde karmaşık devreleri kolaylaştırmakKarmaşık bağlantı, yüksek sinyal bütünlüğünü ve elektrik performansını sağlayan mikroviyaların ve gelişmiş PCB üretim tekniklerinin kullanımı ile elde edilir.
HDI PCB kartının en dikkat çekici özelliklerinden biri, en az 0,15 mm'lik delik boyutudur.Bu ince delik boyutu yüksek yoğunluklu tasarımlarda kullanılan minyatür bileşenleri barındırmak için gereklidirDaha küçük viaslar sadece alana tasarruf etmekle kalmaz, aynı zamanda yüksek hızlı sinyallerin bütünlüğünü korumak için çok önemli olan sinyal kaybının ve çapraz konuşmanın genel olarak azaltılmasına katkıda bulunur.
Impedans kontrolü, HDI PCB kartının bir diğer kritik özelliğidir.Yüksek hızlı veri aktarımı için bir gereklilikImpedans kontrolü, HDI PCB kartının HD SDI dönüştürücülerinin ve diğer yüksek hızlı dijital uygulamaların sıkı elektrik performans gereksinimlerini destekleyebilmesini sağlar.Bu dikkatli impedans yönetimi sinyal yansımalarını ve zamanlama gecikmelerini en aza indirir, güvenilir ve tutarlı bir performans sağlar.
Özel gereksinimler HDI PCB Board için bir engel değildir. Ürün uyarlanabilir ve lamba soketi gibi benzersiz özellikleri içerecek şekilde özelleştirilebilir.Bu uyarlanabilirlik, HDI PCB kartının özel uygulamalara uyarlanmasına izin verir., performans veya kaliteyi tehlikeye atmadan en özel gereksinimlerin bile karşılanmasını sağlar.
Kalite güvencesi söz konusu olduğunda, HDI PCB Board, her bir kartın en yüksek standartlara uyduğunu garanti etmek için sıkı test protokollerine tabi tutulur.Ürün, potansiyel kusurları belirlemek ve düzeltmek için % 100 E-Test ve X-RAY muayenelerine tabi tutulur.Bu testler, teslimattan önce viasların, lehimli eklemlerin ve PCB'nin genel bütünlüğünün güvenilirliğini sağlar.Bu titiz test süreci, başarısızlığın bir seçenek olmadığı uygulamalarda çok önemlidir..
HDI PCB Board'un yetenekleri, miniatürleşme, yüksek hız ve yüksek performans ile eş anlamlı olan HDI Basılı Devre Tablolarında kullanılmak için ideal bir seçim haline getirir.Kartın gelişmiş özellikleri ve sıkı testleri, modern elektronik cihazların taleplerini karşılayabilmesini sağlarİster HD SDI dönüştürücüsünde ister yüksek yoğunluk ve yüksek güvenilirliğin çok önemli olduğu başka bir uygulamada kullanılırsa, HDI PCB Board olağanüstü sonuçlar verir.
Sonuç olarak, HDI PCB Board, en son PCB teknolojisini arayan müşteriler için üstün bir seçimdir.lamba soketi gibi özel gereksinimler için özelleştirilebilirlik, ve kapsamlı test prosedürleri, bu ürünün piyasada öne çıkmasını sağlıyor. 4-20 katmandan oluşan katman sayısı, çeşitli uygulamalar için çok yönlülük sağlar.HDI PCB Board'u herhangi bir yüksek yoğunluklu elektronik tasarım için vazgeçilmez bir bileşen haline getirmek.
Teknik parametreler | Spesifikasyon |
---|---|
Özel İstek | Yarım delik, 0.25 mm BGA |
Delik Boyutu | 0.1mm lazer matkapı |
Min İz | 3/3mil |
Özel Gereksinimler | Lamba Soketi |
Impedans Kontrolü | - Evet. |
En az delik boyutu | 0.15mm |
PCB Adı | 4L 1+N+1 HDI panelleri |
Tahta Katmanı | 6-32L |
Görünüm oranı | 10:1 |
Katman Sayısı | 4-20 Katman |
HDI PCB'ler veya Yüksek Nitelikli Bağlantıcı Basılı Devre Tabloları, PCB üretim teknolojisinde önemli bir sıçrama temsil ediyor.daha kompakt bir tasarımı, daha yüksek devre yoğunluğu ve daha iyi elektrik performansına izin verirHDI PCB'ler, daha küçük bir alanda daha fazla işlevselliği sağlayan 0.15 mm'lik minimum delik boyutu ve 3/3 Mil'lik minimum iz genişliği ve aralık dahil olmak üzere ince özellikleriyle karakterize edilir.Katman sayımı için olasılıklar 4 ila 20 katman arasında değişir.HDI PCB üretiminde, bu özellikler HDI PCB'leri gelişmiş elektronik uygulamalar için ideal hale getirir.
HDI PCB'ler için uygulama fırsatları ve senaryoları çeşitli, güvenilirlik, alan tasarrufu ve iyileştirilmiş elektrik performansının en önemli olduğu birkaç endüstride ve teknolojide yer almaktadır.Telekomünikasyon sektöründe, HDI basılı devre panelleri, işlevsellik konusunda uzlaşmadan minyatürleşme talebinin sürekli büyüdüğü akıllı telefonlar, tabletler ve giyilebilir cihazlar gibi cihazlar için vazgeçilmezdir.Yüksek yoğunluklu PCB tasarımı, daha fazla bileşenin daha küçük bir alana paketlenmesine izin verir, daha zarif ve kompakt cihazlara yönelik eğilimin desteklenmesi.
Tıbbi elektronik alanında, HDI PCB'ler küçük ölçekli, taşınabilir tıbbi cihazlarda ve yüksek hassasiyet ve güvenilirlik gerektiren karmaşık laboratuvar ekipmanlarında kullanılır.Küçük delik boyutu ve yüksek katman sayısı HDI panellerini kalp hızlandırıcıları gibi tıbbi cihazların minyatürleştirilmesi için mükemmel bir çözüm haline getiriyor, görüntüleme ekipmanları ve HDI teknolojisinin yüksek sinyal bütünlüğünden ve düşük sinyal kaybından yararlanan gelişmiş teşhis cihazları.
Havacılık ve savunma uygulamaları da yüksek yoğunluklu PCB tasarımından yararlanmaktadır, burada sistemler genellikle aşırı koşullarda çalışır ve alan ve ağırlık bir primdir.Yüksek yoğunluklu bağlantı panelleri aviyonik sistemlerde bulunabilir, uydu iletişimleri ve çeşitli askeri ekipmanlar, görev başarısı için daha iyi performans ve güvenilirliklerinin kritik olduğu yerler.
Ek olarak, otomotiv endüstrileri, HDI PCB'leri tasarımlarına giderek daha fazla dahil ediyor.Güvenilir ve kompakt PCB çözümlerine olan ihtiyaç hiç bu kadar yüksek olmamıştı.HDI teknolojisi, karmaşık elektroniklerin otomobillere entegre edilmesini desteklerken, otomotiv ortamlarına özgü zor koşullara karşı dayanıklılığını korur.
Tüketici elektroniklerinde, HDI PCB'ler kameralardan oyun konsollarına akıllı cihazlara kadar en son cihazların ve cihazların omurgasıdır.Yüksek yoğunluklu PCB'ler, sıkı bir alanda karmaşık devreleri desteklemek için gerekli altyapıyı sağlar.
Son olarak, bilgisayar ve depolama endüstrileri de ana kartlar, sunucular ve yüksek hızlı iletişim cihazları için HDI teknolojisini kullanıyor.HDI PCB'ler üstün elektrik performansı ve ısı dağılımını sunar, bu sektörlerde gerekli olan yüksek hızlı işlem ve güvenilirlik için çok önemlidir.
Özetle, HDI PCB kartı ürünü için uygulama fırsatları ve senaryoları geniş ve modern elektroniklerin ilerlemesi için kritiktir.ve değişken katman sayısı, tasarımında mümkün olan yüksek katman sayısının yanı sıra, çok sayıda yüksek teknoloji endüstrisinde en son HDI PCB üretim süreçlerinin temel bir bileşenidir.
HDI PCB Board ürünümüz, yüksek yoğunluklu bağlantı çözümleri gerektiren uygulamaların taleplerini karşılamak için bir dizi özelleştirme hizmeti sunar.Bu paneller üstün güvenilirlik ve performans sağlar.
10'luk etkileyici bir boyut oranıyla:1, HDI basılı devre kartlarımız modern elektroniklerin karmaşık tasarımlarını karşılamak için tasarlanmıştır.HD SDI Converter ihtiyaçlarınız ve diğer yüksek çözünürlüklü uygulamalar için kesin ve net sinyal yolları sağlamak.
Özel ihtiyaçların, örneğin lamba soketinin özel uygulamalar için gerektiğinin farkındayız.HDI PCB kartınızın özelliklerinize mükemmel bir şekilde uygun olmasını sağlamak.
HDI PCB kartlarımızın kalınlığı, özel tasarım ve mekanik gereksinimlerinize uygun olarak 0.4-3.2mm aralığında ayarlanabilir.Yüksek yoğunluklu devrelerle ilgili zorluklarınız için çok yönlü bir çözüm sağlıyor.
HDI PCB Board, çeşitli uygulamalar için yüksek performans ve güvenilirlik sağlayan yüksek yoğunluklu bağlantı teknolojisinde en son olanlarla tasarlanmıştır.HDI PCB Board için teknik desteğimiz ve hizmetlerimiz, bu ürünü projelerinize etkili bir şekilde entegre etmeniz için gereken yardımı sağlamaya kararlıdır..
Ürün Teknik Desteği:
1Kapsamlı Belgelendirme: HDI PCB Board'un yeteneklerini ve sınırlamalarını anlamanıza yardımcı olmak için ayrıntılı kullanıcı kılavuzları ve ürün özellikleri sağlıyoruz.
2Sorun giderme rehberi: Sorun giderme rehberimiz, HDI PCB kartımızı kullanırken ortaya çıkabilecek yaygın sorunları teşhis etmenize ve çözmenize yardımcı olmak için tasarlanmıştır.
3Teknik Sorgu: Daha karmaşık teknik sorular için, uzman ekibimiz size özel kullanım durumunuza uyarlanmış anlayışlar ve çözümler sunmak için mevcuttur.
Hizmetler:
1. Tasarım İncelemesi: Üretimden önce, HDI PCB Board tasarımınızın performans ve üretilebilirlik için optimize edildiğinden emin olmak için bir tasarım inceleme hizmeti sunuyoruz.
2. Prototip Test: Tam üretime geçmeden önce HDI PCB kartınızın gerçek dünya koşullarında performansını doğrulamak için prototip testine yardımcı olabiliriz.
3Satış sonrası destek: Satış sonrası destek ekibimiz, HDI PCB kartınızı aldıktan sonra ortaya çıkabilecek herhangi bir sorunla ilgili size yardımcı olmak için buradadır.Ürünümüzle ilgili sürekli memnuniyetinizi sağlamak.
Lütfen teknik desteğimizin ve hizmetlerimizin fiziksel onarım hizmetlerini içermediğini unutmayın.Mevcut kanallarımız ve kaynaklarımız aracılığıyla en yüksek seviyede müşteri desteği sunmaya kararlıyız..
Sorgularınızı doğrudan bize gönderin.
